سوئیچ راکر 6 پین چگونه کار می کند؟

احتمالاً بدون دوبار فکر کردن یکی را تکان داده‌اید. این کلیک رضایت‌بخش یک سوئیچ در همه جا وجود دارد - روی پمپ کاروان، گرمکن صندلی ماشین یا آسیاب نیمکتی. اما وقتی یک کلید چراغ استاندارد را می چرخانید، فقط یک سیم را می شکنید. پس چرا الفکلید راکر 6 پینبه شش شاخک فلزی در زیر نیاز دارید؟ زیرا این جزء کوچک فقط یک دکمه روشن/خاموش نیست. این یک پلیس راهنمایی و رانندگی کوچک است. این دو مدار مستقل را به طور همزمان کنترل می کند و در برخی موارد روشن می شود تا به شما بگوید برق جریان دارد. بیایید کاپوت را باز کنیم و ببینیم آن پین ها واقعا چه کار می کنند.

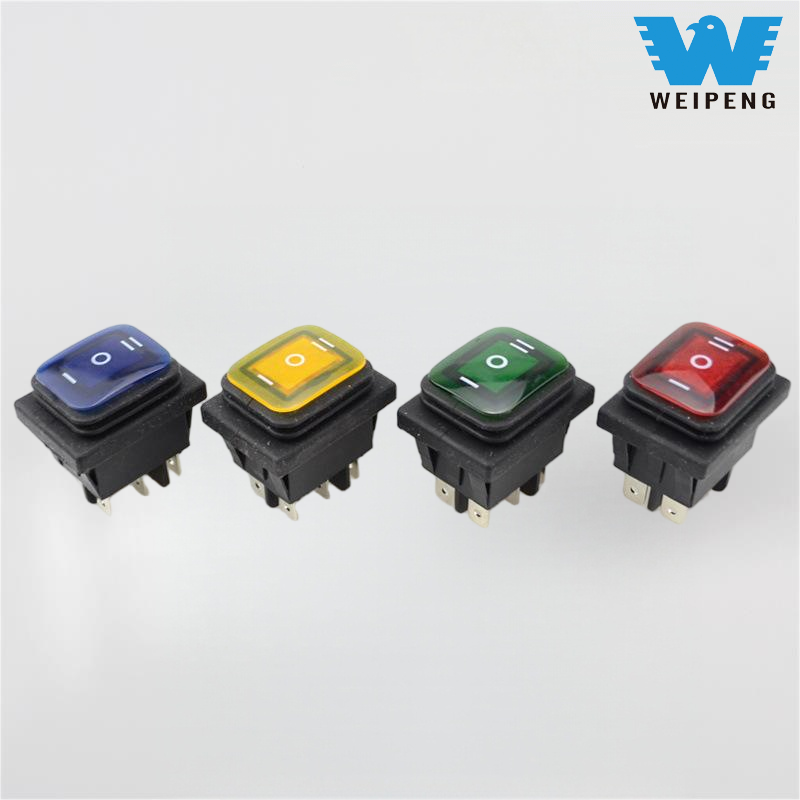

سوئیچ راکر 6 پین یک سوئیچ دو قطبی و دو پرتاب (DPDT) است. به زبان انگلیسی ساده، به این معنی است که می تواند دو دستگاه جداگانه یا دو عملکرد یک دستگاه را به طور همزمان کنترل کند. برخلاف یک کلید 2 پین ساده که فقط یک سیم را قطع می کند، این کلید برای کارهای پیچیده تری است که در آن باید موتور را معکوس کنید یا بین دو منبع برق سوئیچ کنید.

برای درک نحوه عملکرد آن، باید طرح پین را بدانید. شما به مدرک مهندسی نیاز ندارید؛ فقط دو به دو به آنها فکر کنید.

- پین 1 و 2 (ورودی ها): این ترمینال های "متداول" شما هستند. آنها معمولاً به منبع برق اصلی شما (باتری یا آداپتور دیواری) متصل می شوند.

- پین 3 و 4 (خروجی مجموعه 1): اینها به اولین دستگاه یا اولین عملکرد متصل می شوند (مثلاً "به جلو" روی یک موتور).

- پین 5 و 6 (مجموعه خروجی 2): اینها به عملکرد دوم متصل می شوند (مثلاً "معکوس").

وقتی آن را ورق می زنید چه اتفاقی می افتد؟

این ترفند جادویی است. راکر دارای یک پل فلزی در داخل است که با فشار دادن آن حرکت می کند.

- موقعیت 1 (بالا/روشن A): پل پایه 1 را به پایه 3 وصل می کند و همزمان پایه 2 را به پایه 5 متصل می کند. برق به تابع A جریان می یابد.

- موقعیت 2 (مرکز/خاموش): هیچ چیز وصل نمی شود. پل در حالت خنثی قرار دارد. مدار خاموش است.

- موقعیت 3 (پایین/روشن B): پل پایه 1 را به پایه 4 و پایه 2 را به پایه 6 متصل می کند. اکنون برق به تابع B می رسد.

به عنوان یک خریدار، شما معمولا برای دو مشکل خاص فقط به یک سوئیچ 6 پین نیاز دارید:

1. معکوس کردن موتور DC: به وینچ یا بالابر فکر کنید. برای بالا رفتن باید ولتاژ مثبت را به یک طرف ارسال کنید و برای پایین آمدن قطبیت را معکوس کنید. یک سوئیچ 4 پین نمی تواند این کار را با خیال راحت انجام دهد، اما6 پینطراحی به صورت داخلی "متقاطع" را مدیریت می کند.

2.  کنترل ولتاژ دوگانه: شاید دستگاهی دارید که با ولتاژ 12 و 24 ولت کار می‌کند، یا می‌خواهید بین «قدرت باتری» و «قدرت ژنراتور» یکی را انتخاب کنید. این سوئیچ هر دو خط را ایزوله می کند.

The Light Issue (یک سردرد رایج خریدار)

بسیاری از کلیدهای راکر 6 پین دارای LED داخلی هستند. با این حال، این چراغ ها نیاز به یک مسیر زمینی دارند. اگر سوئیچ شما روشن نمی شود، تصور نکنید که خراب است. احتمالاً باید یک سیم زمین خاصی را روی پین "زمین" اجرا کنید (اغلب پین 7 یا یک ترمینال جداگانه، بسته به برند). اگر LED را نادیده بگیرید، کلید مکانیکی همچنان به خوبی کار می کند.

غذای آماده

نمودارهای سیم کشی پیچیده را برای لحظه ای فراموش کنید. فقط به یاد داشته باشید: الفکلید راکر 6 پیندو سوئیچ 3 پین جداگانه در یک محفظه چسبانده شده است. برای انجام دو عمل مختلف (مانند سرعت بالا/پایین یا جلو/عقب) با استفاده از یک دکمه وجود دارد. اگر پروژه شما نیاز به معکوس کردن یک موتور یا مدیریت دو منبع تغذیه دارد، در نهایت می دانید که چرا کلید 2 پین اصلی آن را قطع نمی کند.
