سوئیچ میکرو بازوی بلند یک سوئیچ بسیار فشرده با یک عملگر اهرمی گسترده است. بازوی بلند سوئیچ در هنگام تشخیص حرکت، موقعیت یا تماس مکانیکی انعطاف پذیری بیشتری نسبت به یک میکرو سوئیچ معمولی از نوع پیستونی ارائه می دهد. میکرو سوئیچ های بازوی بلند اغلب در کاربردهای مختلفی مانند لوازم خانگی، تجهیزات صنعتی، سیستم های اتوماسیون، ماشین های فروش خودکار، دستگاه های ایمنی، تجهیزات اداری و بسیاری از محصولات الکترومکانیکی دیگر استفاده می شوند. بازوی بلند اجازه می دهد تا فاصله بیشتری بین حرکت محرک و سوئیچ وجود داشته باشد و میزان نیروی مورد نیاز برای فعال کردن سوئیچ را کاهش دهد. به عنوان یک نتیجه از این ویژگی ها، آنها اغلب در سراسر بازار الکترومکانیکی استفاده می شوند.

تعیین اینکه کدام سوئیچ میکرو بازوی بلند را برای خریداران، مهندسان و تیم های منبع یابی خریداری کنید، تنها بر اساس اندازه نیست. درجه بندی الکتریکی، سبک محرک، نیروی محرک، سبک ترمینال، دوام، فضای نصب مورد نیاز، و محیطی که سوئیچ در آن استفاده خواهد شد، همگی می توانند بر عملکرد سوئیچ و مدت زمان ماندگاری آن تأثیر بگذارند. این مقاله نحوه عملکرد سوئیچ میکرو بازوی بلند، محل استفاده از سوئیچ و موارد مختلفی را که باید قبل از خرید یک میکرو سوئیچ بازوی بلند جستجو کنید، توضیح می دهد.

چیستمیکرو سوئیچ بازوی بلند؟

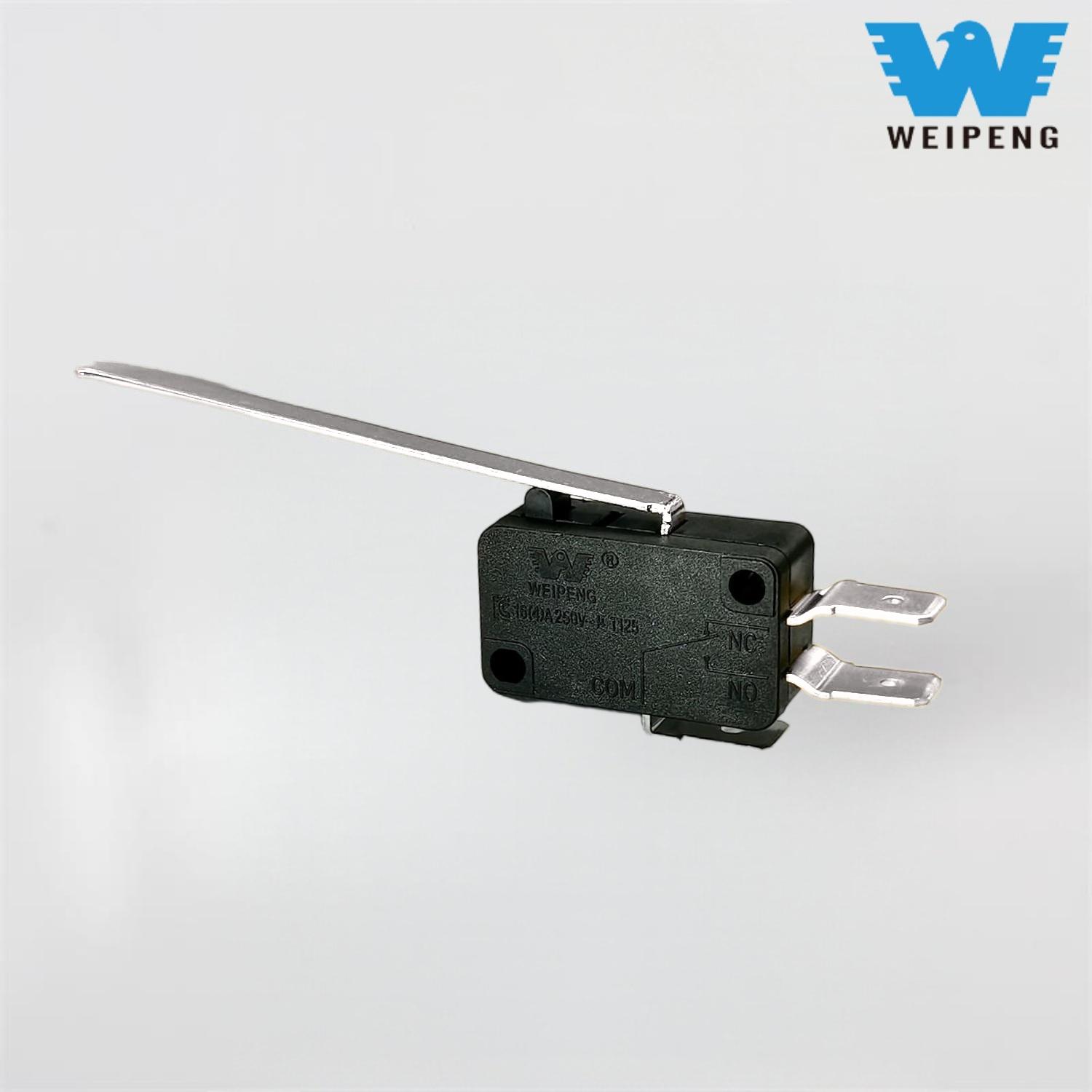

میکرو سوئیچ بازوی بلند نمونه ای از میکرو سوئیچ است که دارای یک بازوی اهرمی است که به محرک متصل است. اهرم محرک توسط جسم دیگری فشار داده یا حرکت می کند و باعث می شود مکانیسم فنر داخلی به سرعت حالت تماس الکتریکی کلید را تغییر دهد. به دلیل این ویژگی Snap-action، میکرو سوئیچ بازوی بلند می تواند بدون توجه به اینکه جسمی که سوئیچ را فعال می کند حرکت کند، سبک یا ناپایدار دارد، بسیار قابل اعتماد باشد.

بازوی بلند فاصله بیشتری بین عنصر محرک و نقطه فعال سوئیچ نسبت به یک میکرو سوئیچ استاندارد فراهم می کند. علاوه بر این، بازوی اهرمی بلندتر در مقایسه با یک میکرو سوئیچ استاندارد باعث می شود که سوئیچ را راحت تر به کار بیندازید. در مشخصات محصول، ممکن است عباراتی را برای انواع محصولات مشابه مانند بازوی اهرمی سوئیچ میکرو، میکرو سوئیچ اهرمی بلند، سوئیچ حرکت سریع با اهرم، میکرو سوئیچ محدود و سوئیچ اهرمی مینیاتوری پیدا کنید. اینها عموماً به محصولاتی با عملکرد مشابه اشاره دارند. با این حال، ابعاد، پیکربندی محرک و درجه بندی الکتریکی ممکن است از مدلی به مدل دیگر متفاوت باشد.

عملکرد میکرو سوئیچ بازوی بلند

در داخل محفظه میکرو سوئیچ، کنتاکت های ثابت و متحرک به یک مکانیسم عمل فنری متصل می شوند. هنگامی که مدار در موقعیت عادی خود قرار دارد، بسته به نحوه سیم کشی آن از طریق ترمینال معمولی باز یا بسته، ممکن است مدار بسته یا باز باشد. نیروی اعمالی از طریق بازوی اهرمی به عنصر فعال کننده داخل میکرو سوئیچ منتقل می شود. هنگامی که نیروی اعمالی به نقطه عملیاتی می رسد، مکانیسم snap-action وضعیت تماس را تقریباً بلافاصله قبل از بازگشت به موقعیت اولیه پس از حذف نیروی اعمالی تغییر می دهد.

این انتقال سریع قوس تماسی را کاهش می دهد، دقت سیگنال های تولید شده را افزایش می دهد و طول عمر مکانیکی کنتاکت ها را بهبود می بخشد. به این دلایل، میکرو سوئیچ‌ها معمولاً در برنامه‌هایی استفاده می‌شوند که در آن سوئیچینگ سیکل مکرر، تشخیص دقیق، نصب فشرده و خروجی الکتریکی ثابت وجود دارد.

کجامیکرو سوئیچ بازوی بلندمعمولا استفاده می شوند

میکرو سوئیچ بازوی بلند به دلیل اندازه جمع و جور، دقت و یکپارچگی مکانیکی بسیار ساده، به طور گسترده در بسیاری از صنایع استفاده می شود. در خانه ها، آنها در وسایلی مانند اجاق های مایکروویو، ماشین لباسشویی، ماشین ظرفشویی، قهوه ساز، یخچال و واحدهای تهویه مطبوع برای تشخیص شرایط باز یا بسته بودن قفل درب، موقعیت درب و سطح آب برای عملکردهای عملیاتی و کنترل ایمنی استفاده می شوند.

در مصارف صنعتی و تجاری، میکرو سوئیچ های بازوی بلند معمولاً به عنوان سوئیچ های محدود، دستگاه های سنجش موقعیت و سوئیچ های ایمنی استفاده می شوند. آنها همچنین به طور گسترده در ماشین‌های فروش، ماشین‌های بازی، تجهیزات اداری، قفل‌های برقی، دستگاه‌های پزشکی، چاپگرهای سه بعدی، ماشین‌های بسته‌بندی و لوازم جانبی خودرو استفاده می‌شوند. آنها یک وسیله اقتصادی برای تبدیل حرکت مکانیکی به سیگنال الکتریکی ارائه می کنند.

انواع طراحی بازوهای اهرمی و محرک

چندین شکل مختلف از بازوهای اهرمی برای کلیدهای میکرو با اهرم بازوی بلند موجود است. اهرم بلند مستقیم رایج ترین سبک است و برای تشخیص موقعیت عمومی و تماس مکانیکی اولیه استفاده می شود. اهرم‌های غلتکی از غلتک‌هایی در انتهای اهرم‌های خود استفاده می‌کنند که باعث می‌شود لغزش روی سوئیچ بار کمتری بر روی جسم وارد کند و اصطکاک را کاهش دهد. اهرم های غلتکی شبیه سازی شده دارای انتهای منحنی بازوی خود به جای یک غلتک چرخان سنتی هستند و بنابراین تماس نرم تری را با هزینه کمتر ارائه می دهند.

هنگام انتخاب یک میکرو سوئیچ با یک بازوی اهرمی خاص، دقت کنید که جهت حرکت اهرم را بررسی کنید، زیرا ضربه زدن به آن در زاویه نادرست ممکن است به آن آسیب برساند و باعث خرابی زودرس شود. پایداری و طول عمر هر میکرو سوئیچ بازوی بلند را می توان با اطمینان از وجود تراز مناسب، طول اهرم و فضای آزادسازی به میزان زیادی افزایش داد.

نحوه انتخاب یک میکرو سوئیچ بازوی بلند

بهترین راه برای انتخاب سوئیچ این است که با پارامترهای کار سوئیچ شروع کنید. باید در نظر بگیرید که سوئیچ چه چیزی را شناسایی می کند، سوئیچ چند بار فعال می شود، چه مقدار جریان از سوییچ عبور می کند و سوئیچ تحت چه شرایطی قرار می گیرد. اگر سیگنال‌ها را در ولتاژ پایین سوئیچ می‌کنید، قابلیت اطمینان تماس و عملکرد پایدار ممکن است مهم‌تر از تعویض مقادیر زیاد جریان باشد. اگر در حال تعویض موتور یا نیرو هستید، باید تاکید بیشتری بر درجه بندی الکتریکی و مواد تماس داشته باشید.

اندازه گیری فاصله سوراخ های نصب، اندازه بدنه، موقعیت اهرم و جهت ترمینال نیز مهم است. مونتاژ تمایل دارد تحت تأثیر حتی یک تغییر ابعاد کوچک قرار گیرد. هنگام تعویض دستگاه با مدل موجود، اطلاعات نصب فروشنده خود را مانند تصاویر، نقشه ها، رتبه بندی ولتاژ/جریان، اطلاعات پایانه و شماره قطعه ارسال کنید. برای توسعه محصول جدید، نمونه ها را در شرایط عملیاتی واقعی قبل از تولید انبوه آزمایش کنید تا بدانید که آیا نیروی عملیاتی، قابلیت اطمینان تماس و تحمل نصب برآورده شده است یا خیر.

میکروسوئیچ بازوی بلندتوصیه های خرید

هنگام خرید یک میکرو سوئیچ بازوی بلند از طرف نیازهای تولید OEM یا تعمیر و نگهداری، خرید از شخصی که بتواند تداوم را فراهم کند به اندازه قیمت مهم است. اگر سوئیچ ارزان قیمتی بخرید که درجات مختلفی از نیروی فشار وارد می کند یا خیلی زود پس از خرید از کار بیفتد، هزینه های قابل توجهی برای بازگشت محصول، خرابی یا شکایات محصول متحمل خواهید شد. به دنبال تامین کنندگانی بگردید که می توانند کمک فنی ارائه دهند، قادر به تولید ثابت باشند، و اسناد و گواهینامه روشن سوئیچ را ارائه دهند.

اگرچه ممکن است بازوی اهرمی میکرو سوئیچ چندان مهم به نظر نرسد، اما برای ایمنی، کنترل و تجربه کاربر بسیار مهم است. با دانستن سبک عملگر، درجه بندی الکتریکی، وضعیت نصب و کیفیت میکروسوئیچ های بازوی بلند، هر کسی که یک اهرم میکرو سوئیچ برای یک دستگاه، سوئیچ محدود جمع و جور، یا سوئیچ تشخیص بادوام برای پروژه های OEM خریداری می کند، می تواند سوئیچی را انتخاب کند که خدمات قابل اعتمادی را در طول عمر برنامه با کمترین مشکل و خرابی سرویس ارائه دهد.
