سوئیچ راکر روشن: انواع، سیم کشی و راهنمای خرید

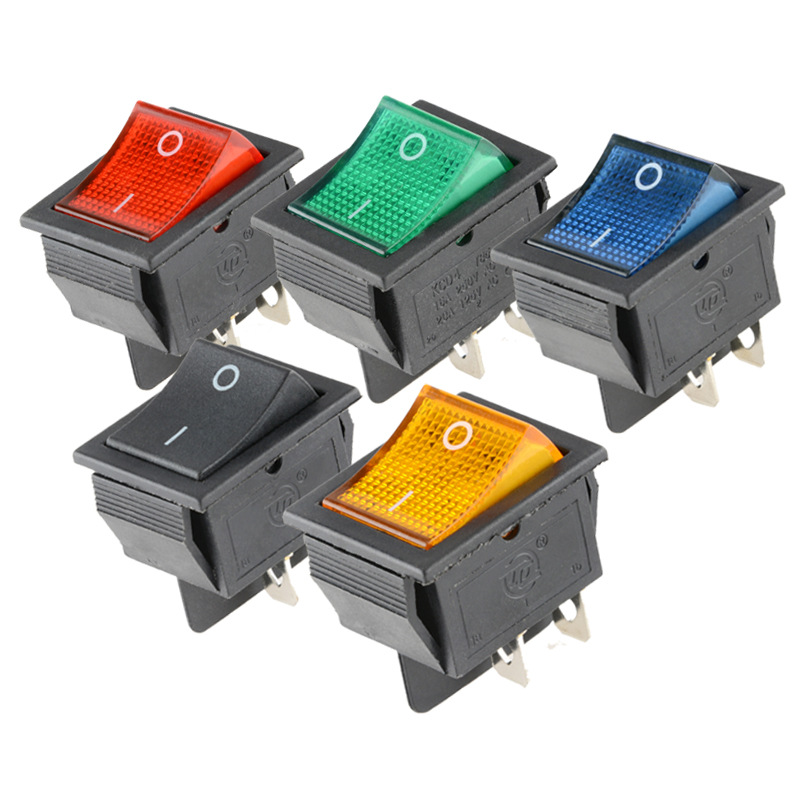

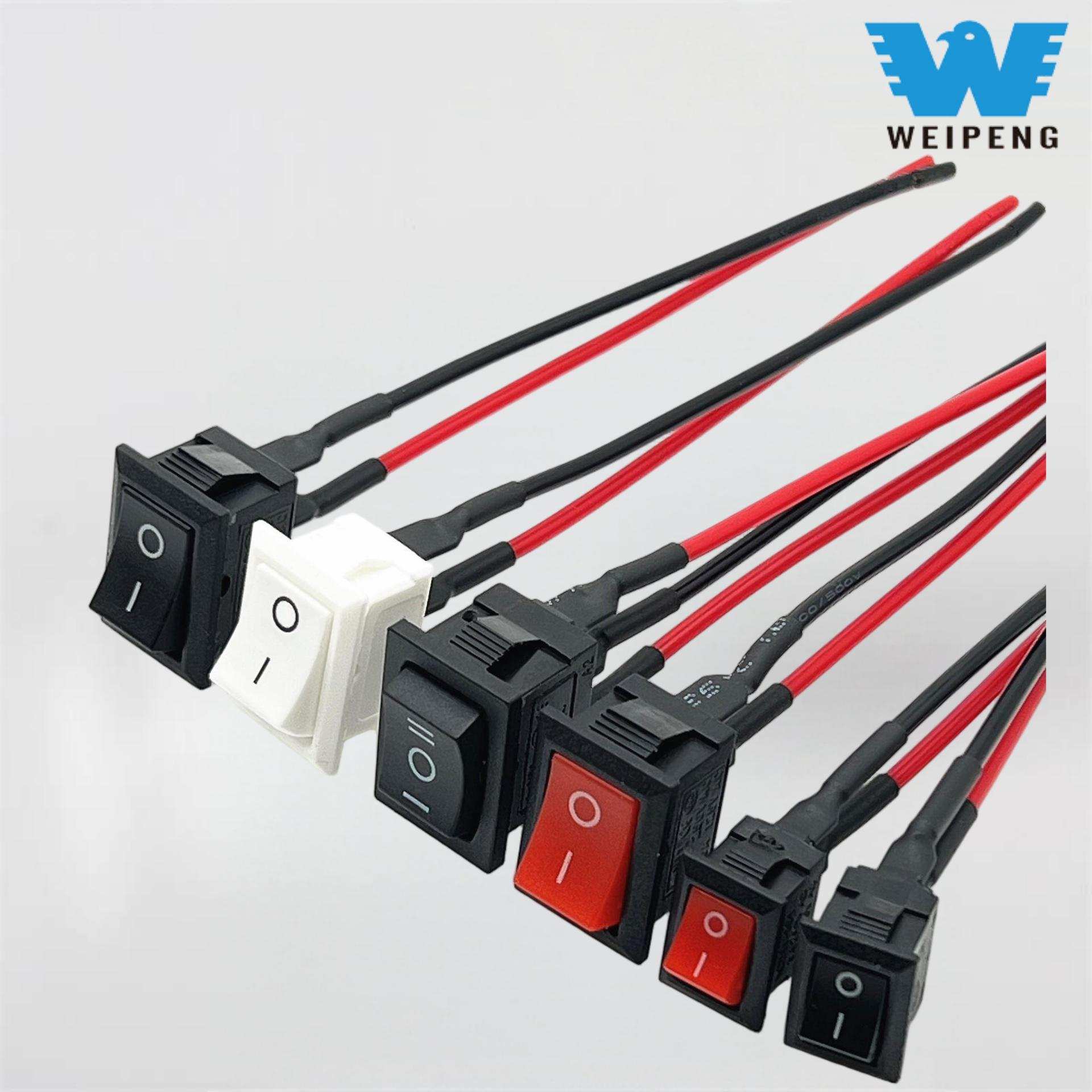

سوئیچ راکر روشن به عنوان نوعی کلید روشن/خاموش عمل می کند که با چراغ LED یا نئون تعبیه شده است که نشان می دهد آیا سوئیچ در موقعیت روشن/روشن قرار دارد یا نه. با توجه به نشانگر آن، سوئیچ راکر حتی در تاریکی یا پانل های کنترل درهم به وضوح قابل مشاهده است. سوئیچ های روشنایی در بسیاری از کاربردها در اتومبیل ها، قایق ها، RVs، دوچرخه ها، لوازم خانگی، ماشین های صنعتی، سیستم های کنترل الکتریکی و غیره کاربرد دارند.

امکان استفاده از کلیدهای راکر روشن هم در مدارهای ولتاژ پایین و هم در بخش های فشار قوی وجود دارد. ممکن است با سوئیچ های 12 ولتی که در مصارف خودروسازی استفاده می شود و همچنین سوئیچ های 120 ولتی متناوب برای استفاده در منازل و صنعت مواجه شوید. در انتخاب نوع مناسب، باید ولتاژ سیستم، درجه جریان، نوع بار، آرایش ترمینال، اندازه کلید و منطقه نصب مشخص شود.

a چیستسوئیچ راکر روشن?

یک کلید راکر از یک ساخته شده استمکانیزم تکان دادن که می تواند یک مدار الکتریکی را فعال کند. کلید راکر به موقعیت روشن فشار داده می شود و منبع تغذیه به تجهیزات در حال تغذیه متصل می شود. علاوه بر این، سوئیچ دارای یک LED یا نئون داخلی برای نشان دادن روشن بودن برق است.

این سوئیچ بسته به طراحی و تنظیم دستگاه می تواند نشان دهد که آیا برق را دریافت می کند، روشن است یا مدار دیگری در حال کار است. روش های مختلفی برای اتصال سوئیچ بسته به نوع آن وجود دارد. با این حال، قبل از شروع نصب، حتماً دستورالعمل‌های سیم‌کشی و نشانگرهای سازنده را مطالعه کنید.

انواع متداول سوئیچ های راکر روشن

سوئیچ های راکر دو ترمینال

سوئیچ دو ترمینال برای کار در حالت روشن و خاموش ساده طراحی شده است. به طور کلی، این نوع دستگاه سوئیچینگ با هر دو مدار منبع تغذیه و بار وصل می شود و می تواند LED را هنگام روشن شدن روشن کند. برخی از انواع LED تحت تأثیر قطبیت قرار می گیرند، بنابراین اتصالات باید به شرح زیر انجام شود.

سوئیچ های راکر سه ترمینال

طراحی های سه ترمینال با تدارک ورودی انرژی الکتریکی، سیگنال های قابل تعویض و اتصال برای اتصال به زمین مشخص می شوند. در نتیجه داشتن یک ترمینال جداگانه برای اتصال به زمین، نشانگر مورد نظر می تواند بدون مشکل کار کند. این نوع طراحی اغلب در خودروها و قایق ها مورد استفاده قرار می گیرد.

سوئیچ های راکر چهار و پنج ترمینال

سوئیچ های 4 و 5 ترمینال می توانند روشنایی مستقل، سوئیچینگ دو قطبی یا خروجی های متعدد را ارائه دهند. آنها برای سرهای کنترل پیچیده تر مناسب هستند، اگرچه سیم کشی مناسب به پیکربندی داخلی مدار بستگی دارد. بنابراین به جای ساده سازی فرآیند سیم کشی از طریق مکان های ترمینال استاندارد، نمودار ارائه شده باید دنبال شود.

تنظیمات SPST، SPDT و DPDT

سوئیچ SPST این قابلیت را دارد که فقط یک مدار را تکمیل کند و فقط آن را از حالت روشن به خاموش تبدیل کند. سوئیچ های SPDT یک ورودی را روشن می کنند و روی دو خروجی کار می کنند. سوئیچ های DPDT روی دو مدار کار می کنند و می توانند ورودی ها را انتخاب کنند یا قطبیت را معکوس کنند. سوئیچ SPST رایج ترین شکل سوئیچ است که برای کاربردهای معمولی مانند روشن کردن لامپ استفاده می شود.

a چیستسوئیچ راکر روشن12 ولت برای استفاده؟

کلید راکر 12 ولتی با روشنایی برای استفاده در مدارهای الکتریکی با منبع جریان مستقیم 12 ولت (DC) طراحی شده است. کاربردهای معمولی عبارتند از:

• روشنایی خودرو و موتورسیکلت
• میله نور LED و چراغ کار
• فن های خنک کننده و پمپ های آب
• لوازم جانبی قایق و RV
• تجهیزات داشبورد و کنترل پنل
• سیستم های الکتریکی با باتری

استاندارد 12 ولت حد بالای جریان را برای کلید تعیین نمی کند. به عنوان مثال می توان گفت که یک سوئیچ می تواند با برق 12 ولت در جریان 20 آمپر کار کند. با این حال، در هنگام راه اندازی، ماشین های خاصی مانند موتورها و پمپ ها ممکن است جریان بیشتری بکشند. برای این منظور باید از رله های مناسب برای کنترل جریان های بالا یا بارهای القایی استفاده شود.

نحوه انتخاب سوئیچ راکر روشنایی مناسب

رتبه بندی ولتاژ و جریان را بررسی کنید

کلیدی را انتخاب کنید که با ولتاژ و جریان مدار به درستی کار کند. به عنوان مثال، یک کلید با درجه بندی 12 ولت DC نباید برای مدارهایی با ولتاژ 120 ولت یا 230 ولت AC استفاده شود. علاوه بر جریان عملیاتی معمولی، باید جریان راه اندازی یا هجومی بار را نیز در نظر گرفت.

نوع بار را در نظر بگیرید

موتورهای الکتریکی، پمپ ها، وسایل گرمایشی، لامپ ها و درایورهای LED بارهای مختلفی را بر روی کلیدها تحمیل می کنند. رتبه‌بندی‌هایی که فقط بارهای مقاومتی را در نظر می‌گیرند ممکن است برای بارهای القایی مانند موتورهای الکتریکی اعمال نشوند. انتخاب سوئیچ ها باید با توجه به بارهایی که باید تحمل کنند انجام شود.

ابعاد نصب را تایید کنید

قبل از سفارش، اطمینان حاصل کنید که اندازه گیری برش پانل و همچنین ضخامت پانل، موقعیت زبانه نگهدارنده و فاصله از پشت پانل را بررسی کنید. ممکن است یک سوئیچ وارد بریدگی جلو شود اما همچنان ممکن است با سایر قطعات و سیم کشی برخورد کند.

مشخصات شاخص را مرور کنید

مصرف برق نشانگرهای LED بسیار کم است، بنابراین معمولاً در سیستم های 12 ولت استفاده می شوند. مطمئن شوید که LED دارای یک مقاومت داخلی است و بررسی کنید که آیا قطبیت آن وجود دارد یا خیر. استفاده از سوئیچ با ولتاژ متفاوت می تواند باعث جهت گیری نادرست نشانگر شود.

حفاظت از محیط زیست را در نظر بگیرید

باید سوئیچ هایی را انتخاب کنیم که توانایی مقاومت در برابر رطوبت و جلوگیری از زنگ زدگی را داشته باشند در صورتی که قرار است در خارج از منزل، داخل خانه، محیط های دریایی یا در محیط های دارای گرد و غبار و لرزش استفاده شوند.

چگونه یک سوئیچ راکر روشن را سیم کشی می کنید؟

سیم کشی یک سوئیچ راک روشن شامل شناسایی مشخصات کلید خاص، از جمله تعداد پایانه ها و طرح آن است. همیشه قبل از شروع کار منبع تغذیه را قطع کنید و هر یک از پایانه ها را به طور دقیق شناسایی کنید. اتصال به برق باید فقط توسط تکنسین های واجد شرایط انجام شود.

سیم کشی معمولی سه ترمینال 12 ولت

منبع تغذیه فیوز شده -> ترمینال برق یا ورودی
خروجی سوئیچ -> ترمینال مثبت بار
سیستم منفی -> ترمینال زمین و بار منفی

برق باید به محض روشن شدن سوئیچ روی بار موجود باشد که نشان دهنده روشن شدن نشانگر باشد. فیوزلینک باید درست در کنار منبع تغذیه، یعنی باتری نصب شود. مقدار فیوز نیز باید با نوع سیم و مشخصات مدار مطابقت داشته باشد.

سیم کشی دو ترمینال معمولی

منبع مثبت -> سوئیچ ترمینال 1
سوئیچ ترمینال 2 -> بارگذاری مثبت
بار منفی -> سیستم منفی

هنگامی که یک سوئیچ دارای یک LED حساس به قطبیت است، مهم است که سیم های مثبت و منفی را به درستی وصل کنید. در صورت معکوس شدن لیدها، با وجود اینکه سوئیچ به درستی کار می کند، LED روشن نمی شود.

ملاحظات سیم کشی و ایمنی

از سیمی استفاده کنید که دارای درجه جریان مناسب باشد و از پایانه های عایق بندی شده و همچنین لوله های انقباض حرارتی برای تضمین ایمن بودن همه اتصالات استفاده کنید. سیم‌ها را به گوشه‌های تیز، منابع گرمای زیاد یا مناطقی که ممکن است حرکت ایجاد کنند، هدایت نکنید. برای وسایل نقلیه، بررسی کنید که دسته سیم در معرض لرزش و ساییدگی قرار نگیرد. برای سیم کشی دریایی، اطمینان حاصل کنید که کانکتورها و سیم های استفاده شده بدون خوردگی هستند.

یک راکر سوئیچ روشن به عنوان جایگزینی برای قطع کننده مدار، زمین صحیح یا فیوز عمل نمی کند. اگر سوئیچ خیلی داغ شد، ذوب شد، تغییر رنگ داد، جرقه زد، یا بوی سوختگی منتشر کرد، باید آن را خاموش کنید، زیرا ممکن است نشانه ای از خطای الکتریکی باشد، مانند جریان اضافی، اتصال شل، کنتاکت های معیوب یا سیم ها بسیار نازک برای تحمل بار.

مشترکسوئیچ راکر روشنمشکلات

نشانگر روشن نمی شود

برخی از دلایل رایج عبارتند از معکوس شدن قطبیت، عدم اتصال به زمین، خطا در شناسایی پایانه ها، یا استفاده از نشانگر طراحی شده برای ولتاژ متفاوت. کار نصب را به درستی با نمودار سیم کشی سازنده مقایسه کنید و بررسی کنید که ولتاژ در پایانه های سمت راست وجود دارد.

بار کار می کند اما نشانگر کار نمی کند

حتی اگر کنتاکت‌های سوئیچ به خوبی هدایت شوند، بررسی اینکه آیا دستگاه دارای زمین یا منبع تغذیه جداگانه است، به همان اندازه مهم است. همچنین، بررسی کنید که آیا دستگاه دارای منبع نوری است که جدا از سایرین کار می کند.

هنگامی که سوئیچ خاموش است، نشانگر روشن می ماند

برخی از مدل های سوئیچ به گونه ای عمل می کنند که هر زمان که برق در ورودی آنها وجود دارد روشن می شوند. این رفتار ممکن است برای آن دستگاه خاص عادی باشد. قبل از تعویض کلید، مدار نشانگر سوئیچ را بررسی کنید.

نشانگر سوسو می زند یا سوئیچ داغ می شود

مسائلی مانند شل بودن اتصالات، افت ولتاژ، جریان زیاد یا بارهای نامناسب می تواند باعث سوسو زدن و گرمای بیش از حد شود. این باید با قطع مدار و بررسی درجه بندی کلید، اندازه سیم و نحوه اتصال و بارگذاری دستگاه بررسی شود. در صورت نیاز، استفاده از رله ممکن است برای موتور، پمپ ها، یا سایر بارهایی که جریان های زیادی را می کشند، مورد نیاز باشد.

سوالات متداول

آیا کلید راکر روشن به سیم زمین نیاز دارد؟

همیشه این وضعیت نیست. در مورد انواع کنتورهای دو ترمینالی، نشانگر خود را به صورت داخلی متصل می کنند، به این معنی که نیازی به اتصال زمین جداگانه نیست. مدل هایی که سه ترمینال دارند همیشه باید نقطه زمین مخصوص به خود را داشته باشند. همیشه پایانه ها و مشخصات محصولات مربوطه را بررسی کنید.

آیا سوئیچ راکر 12 ولتی می تواند چراغ های LED را کنترل کند؟

این ادعا معتبر است زیرا سوئیچ دارای رتبه ای است که مطابق با ولتاژ سیستم، جریان عملیاتی نامی و جریان راه اندازی درایور LED است. هنگام استفاده از میله های LED بزرگتر یا چندین وسیله ممکن است نیاز به رله باشد.

آیا می توان از کلید راکر 12 ولت با برق خانگی استفاده کرد؟

خیر، کلید راکری که برای 12 ولت DC درجه بندی شده است، نمی تواند با 120 ولت یا 230 ولت AC استفاده شود. یک کلید AC باید برای ولتاژ AC، جریان، انواع بارها و استانداردهای ایمنی قابل اجرا برای برق خانگی رتبه بندی شود.

چرا سوئیچ راکر LED من زمانی که خاموش است کم نور می درخشد؟

یک جریان نشتی کوچک از گیزمو یا بار در مدار، نور ضعیفی تولید می کند. گاهی اوقات به جای این ترتیب می توان به استفاده از کلید یا رله یا دستگاه دیگری در سمت بار نیز متوسل شد.

چگونه می توانم سوئیچ راکر را تست کنم؟

برای آزمایش تداوم سوئیچ باید از منبع تغذیه خارج شود و مولتی متر روی حالت تداوم تنظیم شود. عملکرد سوئیچ باید به گونه ای باشد که در حین کار دارای پاسخ باز و بسته باشد. هرگز تست تداوم را روی مدارهای برق دار انجام ندهید.

کلید راکر با روشنایی کافی دارای مشخصات ولتاژ، جریان، نوع بار، پایانه ها، اندازه و عملکرد متناسب با محیط خود است. برای فعال کردن لوازم جانبی کوچک 12 ولت، یک سوئیچ SPST انتخاب مناسبی است. در صورت وجود موتور یا تجهیزات سنگین، نیاز به رله و همچنین نیاز به فیوز و سیم مناسب در سایر سیستم های الکتریکی وجود دارد.
