میکرو سوئیچ 5a 125 250 ولت

میکرو سوئیچ 5a 125 250 ولتیک کلید اکشن ضربه ای کوچک است که برای روشن و خاموش کردن مدارهای الکتریکی تا حداکثر 5a در محدوده های کاری مشخص شده با ولتاژ 125 ولت AC و 250 ولت AC استفاده می شود. به طور کلی در لوازم الکترونیکی، سیستم های کنترل، ماشین های فروش خودکار، تجهیزات اداری، درب ها و روکش ها، لوازم خانگی و غیره استفاده می شود.

بررسی کنید که علاوه بر رتبه بندی موجود، نوع بار، نوع محرک، نیرو، پیکربندی پایانه ها، ابعاد و شرایط محیطی برای استفاده ای که برای قطعات برنامه ریزی می کنید مناسب است.

5A 125/250VAC به چه معناست؟

نام "5A 125/250VAC" معمولاً نشان می دهد که سوئیچ می تواند حداکثر 5 آمپر را در ولتاژ 125 ولت متناوب یا 250 ولت متناوب در صورت استفاده با بار مناسب مطابق توصیه سازنده، مدیریت کند.
این مشخصات معمولاً برای بارهای مقاومتی اعمال می شود.

دستگاه هایی مانند موتورها، شیر برقی ها، کمپرسورها، لامپ ها، ترانسفورماتورها و واحدهای منبع تغذیه الکترونیکی ممکن است جریان هجومی زیاد یا قوس الکتریکی را تجربه کنند. در چنین مواردی ممکن است لازم باشد از دستگاه هایی با درجه بارگذاری متفاوت یا استفاده از یک دستگاه سرکوب مناسب استفاده شود.

این نشان دهنده امتیاز AC است. با این حال، این تضمین نمی کند که سوئیچ برای استفاده در ولتاژ 125 ولت یا 250 ولت دی سی تایید شده است. همیشه قبل از ادامه به دنبال رتبه مشخص DC در برگه داده اختصاص داده شده باشید.

میکرو سوئیچ چگونه کار می کند؟

یک میکرو سوئیچ از مکانیزم snap-action استفاده می کند. لحظه ای که محرک وارد محل دقیق می شود، فنر داخلی به سرعت حالت تماس را تغییر می دهد. بنابراین، با وجود حداقل حرکت و نقطه کار ثابت، قابلیت اطمینان عالی سوئیچ را فراهم می کند.

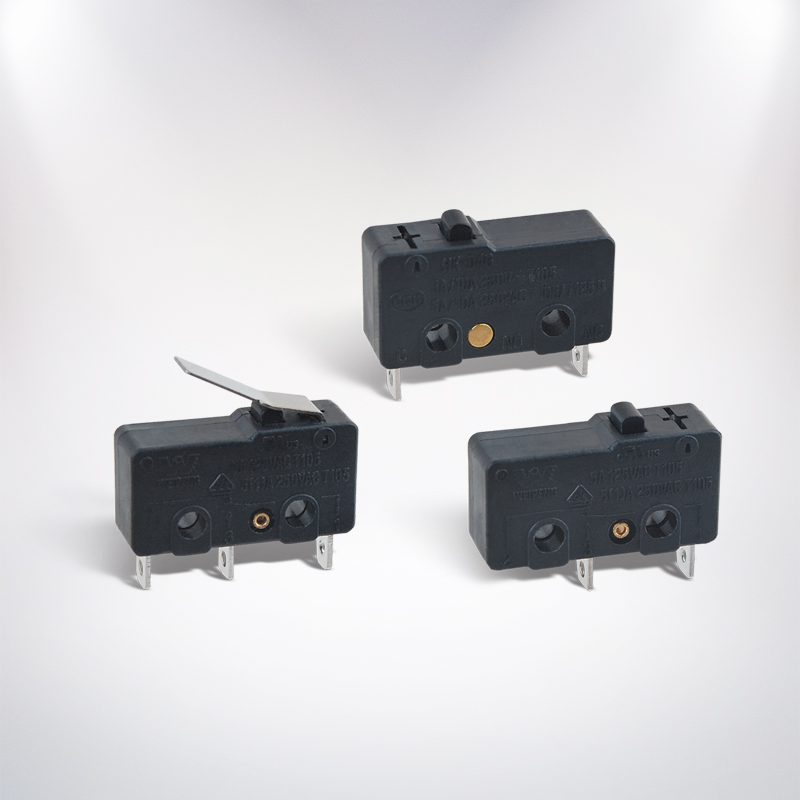

از انواع معمولی محرک ها می توان به پیستون، اهرم لولا، اهرم غلتکی و غلتک شبیه سازی شده اشاره کرد. نوع مناسب محرک بر اساس فضای موجود، جهت حرکت و نیرو و فاصله مورد نیاز برای فرآیند انتخاب می شود.

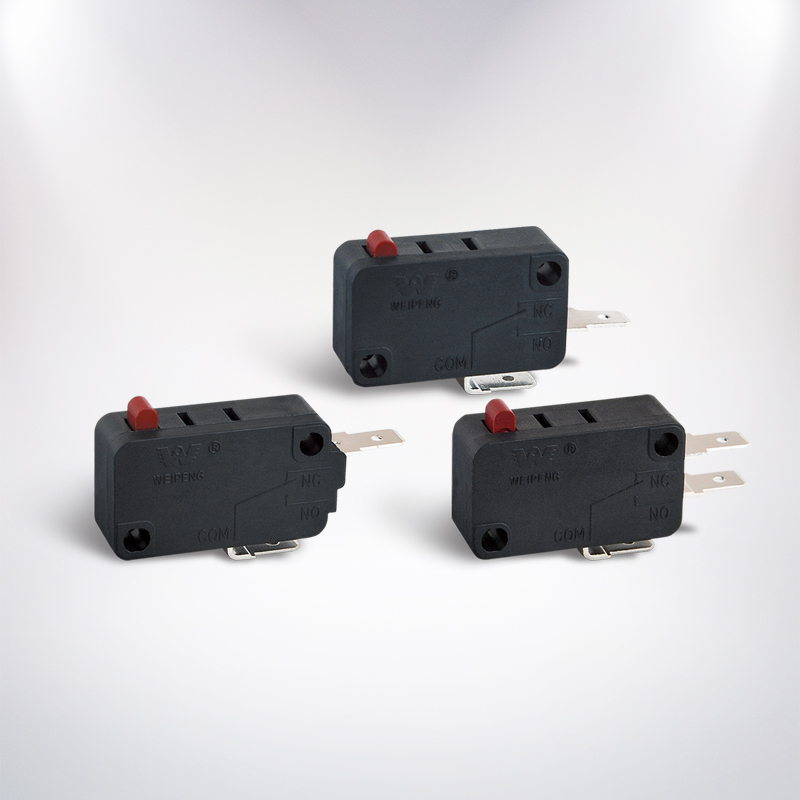

پیکربندی ترمینال SPDT

چندین مدل 5A در حالت SPDT (Single Pole Double Throw) کار می کنند. پایانه های رایج در SPDT عبارتند از COM، NC و NO.

هنگامی که مدار با فشار دادن محرک فعال می شود، COM را به همراه NO به کار ببرید. از سوی دیگر، زمانی که مدار باید در حالت آماده به کار بسته باقی بماند، از COM در ترکیب با NC استفاده کنید و زمانی که محرک درگیر است، باز می شود. حتماً قبل از فرآیند سیم کشی، برچسب روی سوئیچ واقعی را تأیید کنید.

میکرو سوئیچ حساس چیست؟

یک میکرو سوئیچ حساس با نیروی بسیار کم کار می کند. هنگامی که سوئیچ با کمک یک درب سبک، زبانه پلاستیکی، مکانیزم کوچک یا حرکت محدود فعال شود، مفید است.

حساسیت بیشتر از رتبه فعلی تعیین می شود. مشخصات زیر را بررسی کنید:

• نیروی عملیاتی و نیروی رهاسازی
• قبل از سفر و سفر بیش از حد
• موقعیت عملیاتی
• نوع و طول محرک
• عمر مکانیکی و الکتریکی

استفاده از اهرم غلتکی می تواند تلاش مورد نیاز سیستم خارجی را به حداقل برساند. با این حال، تراز نادرست می تواند منجر به استرس جانبی و شکست زودهنگام شود. باید به درستی کار کند و بدون تجاوز از مشخصات بیش از حد خود کار کند.

میکرو سوئیچ های 5A، 10A، 16A و 21A

میکرو سوئیچ ها در نسخه های مختلف رتبه بندی فعلی، یعنی 5A، 10A، 16A و 21A تولید می شوند. رتبه بالاتر جریان لزوما انتخاب درستی نیست. بسیار مهم است که کلید باید مطابق با ولتاژ کاربرد، نوع بار، اندازه‌گیری‌ها، نوع ترمینال و استانداردها باشد.

وقتی به یک میکرو سوئیچ دارای ولتاژ 5 آمپر در هر دو ولتاژ 125 ولت و 250 ولت با سایر مدل های دارای ولتاژ 10 آمپر، 16 آمپر و 21 آمپر نگاه می کنید، به جای اینکه فقط به رتبه بندی نگاه کنید، باید تمام مشخصات را با هم مقایسه کنید. سوئیچ با رتبه بالاتر ممکن است از نظر ویژگی های طراحی مانند سوراخ های نصب، حرکت محرک، موقعیت ترمینال و ابعاد تماس با مدل های دارای رتبه پایین تر متفاوت باشد.

ملاحظات بار و ایمنی

قبل از اتصال بار، لازم است نه تنها جریان عادی، بلکه جریان هجومی یا راه اندازی را نیز شناسایی کنید. معمولاً مقابله با بارهای مقاومتی بسیار ساده تر از بارهای القایی یا خازنی است. موتورها و شیر برقی ها ممکن است جرقه هایی ایجاد کنند که می تواند به کنتاکت ها آسیب برساند حتی اگر جریان معمولی کمتر از 5 A باشد.

در کاربردهای اصلی باید از عایق مناسب، حفاظت اضافه بار، حفاظت مکانیکی و محفظه استفاده شود. نصب صحیح کلید معمولاً باید به گونه ای انجام شود که سیم رسانا را همانطور که توسط طراحی تجهیزات و مقررات محلی برق مشخص شده است، بشکند.

قبل از نصب یا آزمایش در این زمینه، برق را قطع کنید. سیم کشی ولتاژ برق باید توسط یک متخصص واجد شرایط تکمیل یا بازرسی شود.

نکات نصب و نصب

همیشه ابعاد بدنه، فاصله سوراخ نصب، ارتفاع محرک، نوع ترمینال و موقعیت کارکرد را قبل از سفارش بررسی کنید. سوئیچ هایی که شبیه به هم هستند لزوما قابل تعویض نیستند.

محرک باید در جهت صحیح فشار داده شود و نباید به عنوان یک توقف مکانیکی سخت استفاده شود، مگر اینکه توسط سازنده غیر از این مشخص شده باشد. از ضربه بیش از حد، فشار جانبی، رطوبت، رطوبت و ارتعاشات باید اجتناب شود.

انواع مختلفی از پایانه های رایج وجود دارد. آنها شامل پایانه های لحیم کاری، زبانه های اتصال سریع، پین های PCB و پایانه های سیم هستند. سبک را می توان بر اساس تکنیک مونتاژ مورد استفاده و در دسترس بودن فضا انتخاب کرد.

نحوه انتخاب مدل مناسب

قبل از خرید از این چک لیست استفاده کنید:

• ولتاژ AC یا DC و جریان بار واقعی را تأیید کنید.
• مشخص کنید که آیا بار مقاومتی، القایی، خازنی، موتور یا لامپ است.
• SPDT، SPST-NO، یا SPST-NC را با توجه به مدار انتخاب کنید.
• نیروی عملیاتی و سبک محرک مورد نیاز را انتخاب کنید.
• ابعاد نصب و موقعیت ترمینال را مقایسه کنید.
• دمای عملیاتی، آب بندی، عمر الکتریکی و تاییدیه ها را بررسی کنید.
• برای شماره دقیق قطعه، دیتاشیت رسمی را درخواست کنید.

سؤالات متداول: میکرو سوئیچ حساس SPDT 5A 125/250VAC

میکرو سوئیچ حساس SPDT 5A 125/250VAC چیست؟

سوئیچ یک دستگاه کم نیرو و سریع با یک ترمینال مشترک و خروجی دوگانه است. حداکثر امتیاز جریان آن در شرایط کنترل شده 5A است.

آیا می توانم از آن برای 250VDC استفاده کنم؟

نه، در حالی که علامت گذاری 125/250 VAC نشان دهنده رتبه AC است، برای ولتاژ DC رتبه ای ارائه نمی کند. همیشه به دنبال کلیدی باشید که ولتاژ و جریان DC ذکر شده باشد.

تفاوت بین NO و NC چیست؟

کلید معمولی باز اجازه می دهد تا جریان الکتریسیته در زمانی که چیزی روی کلید فشار داده نمی شود جریان یابد، در حالی که کلید معمولی بسته به جریان الکتریسیته اجازه می دهد زمانی که محرک فشار داده شود.

آیا میکرو سوئیچ 5A می تواند موتور را کنترل کند؟

اگرچه جریان موتور کمتر از 5 آمپر است، ممکن است کلید به درستی کار نکند. جریان راه اندازی و قوس القایی را که ممکن است از ظرفیت سوئیچ فراتر رود، شناسایی کنید. ظرفیت بار موتور را ارزیابی کنید یا از رله یا کنتاکتور استفاده کنید.

آیا می توانم سوئیچ 5A را با مدل 16A یا 21A تعویض کنم؟

تنها در صورتی است که جایگزین از نظر ابعاد، حرکت محرک، ترتیب ترمینال، ترتیب تماس، رتبه ولتاژ و گواهینامه دارای اندازه یکسانی باشد. درجه قدرت بیشتر به خودی خود کافی نیست.

میکرو سوئیچ چقدر دوام می آورد؟

عمر یک محصول بر اساس بار، فرکانس پیام، تراز، محیط و کیفیت نصب تعیین می شود. عمر مکانیکی و الکتریکی اصطلاحات متمایز هستند. بنابراین مشخصات عمر الکتریکی باید مطابق با بار واقعی رعایت شود.

برای نتیجه گیری،میکرو سوئیچ 5a 125 250 ولتدر صورت مناسب بودن بار و پارامترهای مکانیکی، یک گزینه مناسب برای کنترل AC با اندازه کوچک و سیستم های سنجش موقعیت است. مشخصات را بررسی کنید، ترمینال‌ها و محرک مناسب را برای SPDT انتخاب کنید و برای دستگاه‌هایی با جریان هجومی قابل توجه یا برای کاربردهای الکترومکانیکی نیاز به استفاده از رله یا راه‌حل‌های سنگین استفاده کنید.
