میکرو سوئیچ پلوپز – WEIPENG: راهنمای عملکرد، اتصال، انتخاب و تعویض

میکرو سوئیچ پلوپز جزء مهمی به نظر نمی رسد اما نقش مهمی در عملکرد پلوپز دارد. این نوع میکرو سوئیچ ممکن است به راحتی بر راندمان حرارتی پلوپز، عملکرد کنترل دمای خودکار و همچنین ایمنی کاربران تأثیر بگذارد. انتخاب میکرو سوئیچ پلوپز مناسب از نظر تولیدکنندگان پلوپز، متخصصان تعمیر و خریداران قطعات لوازم خانگی بسیار مهم است.

میکرو سوئیچ های WEIPENG به طور گسترده در لوازم خانگی کوچک استفاده می شود زیرا عملکرد تماس ثابت، ابعاد فشرده و پیکربندی های مختلف ترمینال را ارائه می دهند. برای مثال، اگر نیاز به یافتن کلیدی برای جایگزینی در پلوپز خود دارید یا به دنبال اجزای خط تولید لوازم جدید خود باشید، دانش در مورد رتبه‌بندی‌ها، محرک‌ها، اتصالات و شرایط عملکرد به شما در انتخاب درست کمک می‌کند.

میکرو سوئیچ در پلوپز چگونه کار می کند؟

در یک پلوپز، میکرو سوئیچ احتمالاً بخشی از سیستم کنترل دما و احتیاط این ابزار را تشکیل می دهد. معمولاً در نزدیکی سنسور حرارت، اهرم پخت و پز، صفحه گرمایش و همچنین واحد کنترل داخلی یافت می شود. سوئیچ یا با موقعیت اهرم پخت و پز یا با حرکت مجموعه ترموستات در حالی که پلوپز شروع به پختن می کند فعال می شود.

از گرما برای گرم کردن بشقاب پخت و پز استفاده می شود. در حالی که آب وجود دارد، دما نزدیک به نقطه جوش باقی می ماند. پس از تبخیر یا جذب آب، دمای ته دیگ به سرعت بالا می رود. ترموستات این تغییر را کنترل می کند و سیستم مکانیکی را فعال می کند. سوئیچ میکرو مدار پخت و پز را قطع می کند یا دستگاه را به حالت "گرم" تغییر می دهد.

عملکرد سوئیچ را می توان به عنوان یک پاسخ الکتریکی قابل اعتماد و سریع در نظر گرفت. این کار با کمک تکنیک تماس ضربه‌ای انجام می‌شود که سوئیچ را قادر می‌سازد مدار را در کمترین زمان باز یا بسته کند.

چرامیکرو سوئیچ پلوپزمسائل

میکرو سوئیچ ممکن است ارزانتر از صفحه گرمایش یا برد کنترل الکترونیکی باشد، اما در عملکرد دستگاه اهمیت زیادی دارد. سوئیچ نامرغوب می تواند منجر به گرمایش ناسازگار، گیرکردن دکمه پخت، ناتوانی در گرم نگه داشتن، اتصال برق یا برخی اختلالات اجتناب ناپذیر پس از استفاده مداوم شود.

یک میکرو سوئیچ قابل اعتماد پلوپز می تواند ثبات در تولید را افزایش دهد و تعداد ادعاهای گارانتی را برای تولیدکنندگان کاهش دهد. برای تعمیرگاه ها، رتبه بندی صحیح و پیکربندی ترمینال سوئیچ تضمین می کند که دستگاه مطابق نیاز کار می کند. از نظر کاربران نهایی، تجربه آشپزی ایمن تر و آسان تر را تضمین می کند.

مشخصات میکرو سوئیچ پلوپز معمولی

قبل از خرید میکرو سوئیچ، برای خریدار مهم است که نشانه‌های قطعه موجود را بررسی کند و جایگزینی معادل آن را پیدا کند. حتی دو سوئیچ که ممکن است در سطح مشابه به نظر برسند ممکن است هنوز آرایش پین ها یا درجه بندی های الکتریکی متفاوتی داشته باشند.

مهمترین مشخصات معمولاً عبارتند از:

• درجه بندی الکتریکی، مانند 5A، 10A، 16A، یا بالاتر در 125VAC یا 250VAC
• فرم تماس شامل SPDT، SPST معمولاً باز یا SPST معمولاً بسته است
• نوع ترمینال، مانند پایانه های لحیم کاری، زبانه های اتصال سریع، پایانه های پیچی یا سیم سیم
• طراحی محرک، شامل پین پین، اهرم، اهرم غلتکی یا سبک دکمه ای
• نیروی عملیاتی و نیروی رهاسازی
• فاصله سوراخ نصب و ابعاد کلی بدنه
• مقاومت در برابر دما و الزامات عایق
• چرخه های زندگی مکانیکی و الکتریکی مورد انتظار

پلوپزها معمولاً با برق اصلی کار می کنند، بنابراین باید یک سوئیچ بر اساس طرح و بار الکتریکی داده شده انتخاب شود. هر سوئیچ نباید فقط بر اساس ظاهر آن انتخاب شود. یک سوئیچ با درجه‌بندی جریان نامناسب به احتمال زیاد بیش از حد گرم می‌شود، کنتاکت‌ها را به هم متصل می‌کند، یا به روش‌های دیگر خراب می‌شود.

اتصال میکرو سوئیچ پلوپز: آنچه خریداران باید بدانند

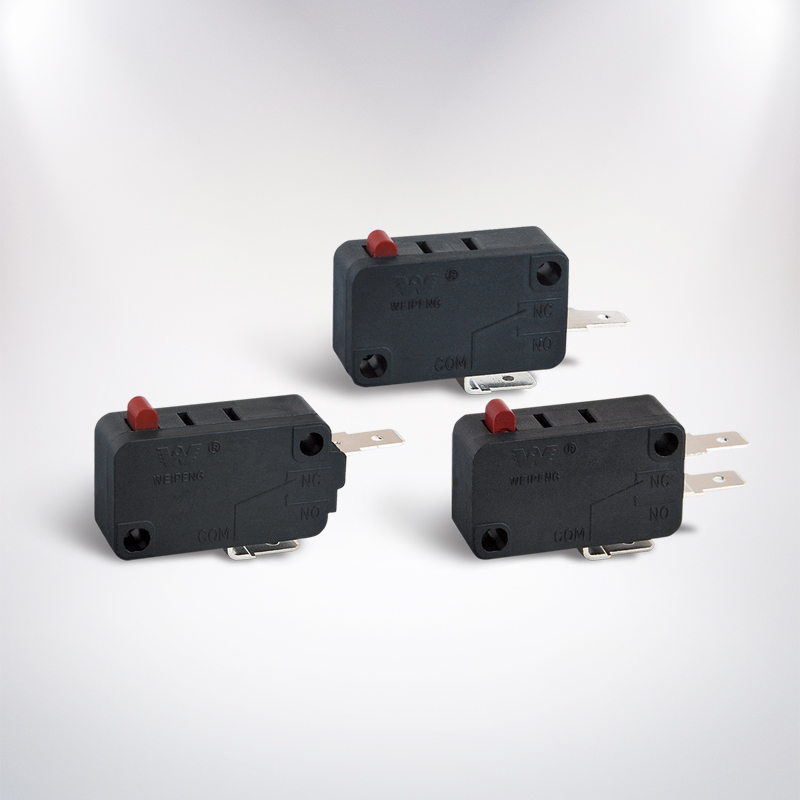

اتصال صحیح میکرو سوئیچ در پلوپز مهم است. اکثر میکرو سوئیچ ها دارای سه ترمینال به نام های COM، NO و NC هستند.

• COM به معنای ترمینال مشترک است.
• NO به معنای معمولاً باز است. مدار با فشار دادن یا فعال شدن کلید بسته می شود.
• NC به معنای به طور معمول بسته است. مدار با فشار دادن یا فعال شدن کلید باز می شود.

انواع مدارهای مورد استفاده در لوازم خانگی بسته به سوئیچ اعمال شده در برقراری اتصال ممکن است متفاوت باشد. سوئیچ ممکن است وسیله ای باشد که با فشار دادن مدار را کامل می کند، در نقطه خاصی از حرکت مکانیکی به نقطه قطع برق می رسد یا یک حالت انتقال در پخت و پز را سیگنال می دهد. برخی از پلوپزها از یک میکرو سوئیچ همراه با ترموستات دو فلزی، فیوز حرارتی، چراغ نشانگر، رله یا برد کنترل الکترونیکی استفاده می کنند.

قبل از باز کردن پیچ قطعه آسیب دیده، لازم است از سیم ها عکس بگیرید یا ماهیت آنها را یادداشت کنید. پیکربندی ترمینال باید با استفاده از اسناد دستگاه یا خدمات یا آزمایش تداوم با خاموش شدن برق بررسی شود. از آنجایی که پلوپزها دارای ولتاژ اصلی هستند، تنها یک تکنسین با صلاحیت یا فردی با تخصص کافی در تعمیرات برق باید تعمیرات را انجام دهد.

نشانه هایی که الفمیکرو سوئیچ پلوپزممکن است معیوب باشد

آسیب خارجی میکرو سوئیچ لزوماً منعکس کننده نقص داخلی نیست. این بدان معنی است که کنتاکت های میکرو سوئیچ می توانند فرسوده شوند، ضعیف شوند، اکسید شوند یا حتی گیر کنند. نشانه های یک میکرو سوئیچ مشکل دار عبارتند از: پلوپز که کار نمی کند، اهرم آشپزی که موقعیت خود را حفظ نمی کند، پلوپزی که برای مدت طولانی در حالت پخت فعال باقی می ماند، یا اجاقی که به حالت گرم تغییر نمی کند.

عملکرد عادی دستگاه ممکن است برخی از علائم را نشان دهد که ممکن است مشکلات مربوط به عیب یابی عملکرد را شامل شود. چنین علائمی شامل عدم وجود گرمایش، کلیک های تصادفی، بوی سوختگی در اطراف کلید، نمایش گرما در اطراف ترمینال ها و غیره است. همچنین هدرها باید از نظر مشکلاتی مانند ایراد در ترموستات، کویل بخاری، فیوز و ... بررسی شوند.

میکرو سوئیچ های WEIPENG برای کاربردهای پلوپز

WEIPENG به عنوان تولید کننده ماهر محصولات میکرو سوئیچ با طیف گسترده ای از کاربردها از لوازم خانگی گرفته تا محصولات الکترونیکی و خدمات پشتیبانی مختلف شناخته شده است. کاربردهای پلوپز میکرو سوئیچ های WEIPENG به دلیل طراحی فشرده، عملکردهای عملیاتی قابل اعتماد، انواع پایانه های موجود و گزینه های مختلف ارائه شده برای محرک ها به طور گسترده ای شناخته شده است.

سوئیچ‌های WEIPENG دارای مشخصات مختلفی هستند که با انواع رتبه‌بندی‌های فعلی و مشخصات نصب مطابقت دارند، و آنها را برای تعداد زیادی از دستگاه‌ها از جمله پلوپز خانگی، گرم کن‌های غذای تجاری، مولتی اجاق‌ها، زودپزهای برقی و چندین وسیله گرمایشی دیگر مناسب می‌سازد. به مصرف کنندگان هشدار داده می شود که انتخاب خود را صرفاً بر اساس نام تجاری انجام ندهند. انتخاب مدل WEIPENG به نوع سیم کشی برق، جریان بار و عملکرد سوئیچینگ دستگاه بستگی دارد.

کارخانه سیم برق Yueqing Tongda تولید کننده معتبر محصولات سوئیچینگ WEIPENG است. این کارخانه در مورد میکرو سوئیچ ها و قطعات الکتریکی مشابه آگاه است و می تواند نیازهای مشتریانی را که نیاز به کیفیت، راه حل های OEM، سفارشی سازی ترمینال، و لوازم عمده فروشی برای اهداف ساخت یا تعمیر لوازم خانگی دارند، برآورده کند.

مقایسه برندهای رایج میکرو سوییچ و تولیدکنندگان

برندهای مختلف نیازهای بازار متفاوتی را ارائه می دهند. مارک‌های جهانی با کارایی بالا معمولاً برای دستگاه‌ها و برنامه‌های پیشرفته‌ای انتخاب می‌شوند که به گواهینامه‌های زیادی نیاز دارند، در حالی که تولیدکنندگان متخصص از چین بهترین خدمات با ارزش برای پول را ارائه می‌کنند.

هزینه میکرو سوئیچ ها به معیارهای زیادی مانند رتبه بندی، الزامات گواهینامه، مقدار سفارش، نوع ترمینال و ابزار سفارشی بستگی دارد. در حالی که خرید عمده ممکن است قیمت‌هایی را در محدوده 1 تا 2 دلار برای هر سوئیچ برای میکرو سوئیچ‌های استاندارد به همراه داشته باشد، سوئیچ‌های تایید شده و جریان بالا، سوئیچ‌های محرک سفارشی یا سوئیچ‌های برندهای شناخته شده ممکن است به صدها دلار در هر واحد برسد. توجه داشته باشید که ارزان ترین قطعه ممکن است همیشه بهترین گزینه نباشد، به خصوص اگر کیفیت و مشکلات نصب را به خطر بیندازد.

نحوه انتخاب میکرو سوئیچ مناسب برای پلوپز

در ابتدا، جزئیات کلید اصلی مانند شماره مدل، مشخصات الکتریکی، ترتیب تماس، جهت پایانه ها، ابعاد نصب و نوع محرک را حذف کنید. پس از آن، دستگاه جزء جدید را به درستی اندازه گیری کنید. اگر علامت گذاری دستگاه اصلی مشخص نیست، به شماتیک مراجعه کنید و با مقامات دستگاه یا تامین کننده تماس بگیرید.

هنگام طراحی یک پلوپز، برای مهندسان مهم است که بار الکتریکی پیش‌بینی‌شده را تخمین بزنند و حاشیه ایمنی کافی را لحاظ کنند. ملاحظات حین انجام چنین تخمینی شامل جریان هجومی، پارامترهای عنصر گرمایش، دمای محیط داخل دستگاه، فرکانس عملیاتی و مشخصات گواهینامه برای بازار خاص است. یک کلید خوب باید در کل چرخه عمر دستگاه به درستی کار کند.

همچنین برای خریداران مهم است که با توجه به بازار فروش و دسته بندی کالاهای مورد نظر، متوجه شوند که آیا سوئیچ به گواهینامه هایی مانند UL، CUL، ENEC، VDE، پشتیبانی مربوط به انطباق با CE، RoHS یا REACH نیاز دارد یا خیر. نیاز به گواهینامه های فوق باید از قبل بررسی شود.

نکات نصب و تعویض

لازم است ابتدا پلوپز را قبل از باز کردن درب آن از برق بکشید. قبل از جدا کردن پلوپز، اجازه دهید تا کاملا خنک شود. هنگام تعویض، از آسیب رساندن به آستین های عایق با شاخه های ترمینال، محافظ های حرارتی یا هر سیم نزدیک خودداری کنید. مطمئن شوید که محرک به درستی با اهرم، مکانیسم ترموستات یا سایر قسمت های متحرکی که کار می کند، تراز شده باشد.

پس از نصب، بررسی کنید که همه کانکتورها هم ایمن و هم به درستی قرار گرفته باشند. اتصالات شل می تواند باعث مقاومت، ایجاد گرما شود و ممکن است عملکرد را نامنظم کند. اگر لحیم کاری لازم است، مطمئن شوید که دمای مورد نیاز را مدیریت کنید تا بدنه سوئیچ بیش از حد گرم نشود. قبل از راه اندازی مجدد سوئیچ، آزمایشاتی را انجام دهید که عملکرد صحیح پخت، خاموش شدن خودکار و گرم نگه داشتن را تأیید می کند.

در صورتی که سوئیچ در مدار ایمنی گنجانده شده باشد یا دستگاه علائم داغ شدن بیش از حد، آسیب به سیم‌کشی، ذوب پلاستیک‌ها یا شرایط خرابی مداوم را نشان دهد، توصیه می‌شود آن را به صورت حرفه‌ای بررسی کنید.

سوالات متداول

آیا می توانم a را جایگزین کنممیکرو سوئیچ پلوپزبا سوئیچ مشابه؟

به عبارت دیگر، تعویض باید از نظر درجه ولتاژ، نوع تماس، پیکربندی ترمینال ها، طراحی سیستم محرک و نحوه نصب دارای مشخصات مشابه کلید اصلی باشد. کلیدهای مشابه بصری می توانند در دستگاه ناکارآمد و ناایمن باشند.

تفاوت بین NO و NC در میکرو سوئیچ چیست؟

NO مخفف معمولی باز است، که در آن مدار در حالت باز باقی می ماند تا زمانی که کلید فشار داده شود تا یک مدار بسته ایجاد شود. NC مخفف معمولی بسته است که به موجب آن مدار قبل از فعال سازی بسته می شود و با فشار دادن سوئیچ باز می شود. بسته به عملکرد مدار، ماشین های پلوپز ممکن است از هر نوع تماس استفاده کنند.

چرا پلوپز من در حالت پخت باقی می ماند؟

میکرو سوئیچ معیوب، ترموستات آسیب دیده، سنسور دما معیوب، اهرم مکانیکی گیر کرده، سیم کشی اشتباه یا پنل کنترل معیوب می تواند دلیل مشکل دستگاه باشد. درک وضعیت میکرو سوئیچ بهتر است به عنوان بخشی از یک تشخیص کامل انجام شود.

چه تعداد میکرو سوئیچ در پلوپز استفاده می شود؟

پلوپزهای مکانیکی اولیه ممکن است از یک میکرو سوئیچ یا یک کلید یکپارچه در کنترلر استفاده کنند. اجاق‌های پیچیده‌تر، وسایل پخت چندگانه و دستگاه‌های آشپزخانه هوشمند می‌توانند از چندین سوئیچ برای کارهایی مانند تشخیص درب، قفل‌های ایمنی، فرآیندهای پخت و پز و سایر عملیات استفاده کنند.

هنگام انتخاب میکرو سوئیچ مناسب برای پلوپز، باید جنبه ایمنی، تناسب مکانیکی، قابلیت اطمینان سوئیچینگ و هزینه آن را در نظر بگیرید. راه حل های ارائه شده توسط WEIPENG و ارائه شده توسط Yueqing Tongda Wire Electric Factory می تواند انتخاب خوبی برای تولید کنندگان لوازم خانگی، خرده فروشان و مصرف کنندگانی باشد که به دنبال محصولاتی با کیفیت کار مورد نیاز و پشتیبانی سازنده هستند. خریداران می‌توانند هنگام تعمیر دستگاه هنگام تأیید رتبه‌بندی، پایانه‌ها، نوع محرک و گواهی‌های مورد نیاز قبل از خرید، از خرابی‌ها جلوگیری کنند.
