NC Micro Switch: کتابچه راهنمای قطعی برای شناخت، انتخاب و راه اندازی میکرو سوئیچ های NC

افرادی که درگیر الکترونیک، اتوماسیون صنعتی و جامعه DIY هستند، سوئیچ های میکرو را می شناسند. قهرمانان کمتر شناخته شده مدارهای کنترلی. یکی از انواع میکرو سوئیچ ها میکرو سوئیچ NC (میکرو سوئیچ معمولی بسته) است که بسیار مهم است. اگر فهمیدن نحوه شناسایی سوئیچ NC، کاربرد آن، یا یافتن NC مناسب برای پروژه خود در ذهن شماست، این راهنما همه پاسخ‌های میکرو سوئیچ‌های NC، تمایز آن از میکرو سوئیچ‌های NO و کاربردهای آن را دارد.

یک چیستسوئیچ میکرو NC?

یک میکروسوئیچ NC یا یک میکروسوئیچ معمولی بسته، یک کلید الکتریکی است که در موقعیت بسته خود باقی می‌ماند و اجازه می‌دهد الکتریسیته جریان داشته باشد تا زمانی که راه‌اندازی شود. سپس کلید باز می شود و جریان جریان در مدار را متوقف می کند. این برخلاف میکروسوئیچ NO (معمولاً باز) است که قبل از شروع به کار باز می شود و پس از آن بسته می شود. اصطلاحات دیگری نیز برای میکروسوئیچ ها استفاده می شود که یکی از آنها کلیدهای snap-action به دلیل حرکت سریع سوئیچینگ آنها است.

در حالت کار، زمانی که محرک عمل نمی کند، کنتاکت ها در تماس هستند و جریان در حال عبور است. هنگامی که محرک فعال می شود، کنتاکت ها باز می شوند و جریان جریان را قطع می کنند. این نوع میکروسوئیچ های NC در مدارها برای ایمن سازی توقف اضطراری، ماموریت های ایمنی و مواردی که نیاز به بازخورد دارند ضروری می شوند.

سوئیچ میکرو NC چگونه کار می کند؟

سوئیچ‌های میکرو توسط سیستمی تغذیه می‌شوند که به آن‌ها اجازه می‌دهد یک حرکت فعال سریع و قطعی ایجاد کنند. در داخل سوئیچ مکانیزمی از دکمه فشاری فنری وجود دارد. با فشار دادن محرک به سمت پایین، یک "snap" رخ می دهد و موقعیت کنتاکت ها تغییر می کند.

برای یک میکرو سوئیچ NC:

• هنگامی که محرک در حرکت نیست، ترمینال COM به ترمینال NC متصل می شود.
• با فشار دادن محرک، اتصال COM-NC قطع می شود و مدار باز می شود.

این اصل کاربردهای بی شماری دارد. اینها شامل همه چیز می شود، از قفل های ایمنی در لوازم خانگی و کنترل برای ماشین های صنعتی گرفته تا درب های آسانسور و ماشین های فروش.

چگونه بفهمیم سوئیچ NC است یا خیر؟

دانستن اینکه آیا یک میکرو سوئیچ NC یا NO است یکی از جنبه های مهم توسعه و نگهداری مدار است. در اینجا چند روش برای شناسایی نوع وجود دارد:

بازرسی بصری:"NC" (به طور معمول بسته) و "NO" (به طور معمول باز) برچسب هایی هستند که معمولاً روی تعدادی میکرو سوئیچ یافت می شوند. حتماً محفظه سوئیچ را برای برچسب زدن آن بررسی کنید.

تست با مولتی متر:مولتی متر خود را روی حالت تداوم (یا اهم) تنظیم کنید. یک لید را در نقطه COM و لید دوم را به نقطه مشکوک NC قرار دهید. مولتی متر باید تداوم را بدون فشار دادن محرک نشان دهد. هنگام فشار دادن محرک، تداوم باید قطع شود.

برگه اطلاعات سازنده:هنگامی که صفحه داده مشاهده می شود، پایانه ها نشان می دهند که آیا NC، NO و COM هستند و همچنین برخی از مشخصات دیگر.

انجام این مراحل تضمین می کند که سوئیچ مناسب مدار خود را به طور دقیق شناسایی و وصل کنید.

کاربردهای رایج میکرو سوئیچ های NC

میکروسوئیچ NC در تعداد بی نهایتی از برنامه ها وجود دارد که در آن امنیت و اقدام فوری در اولویت قرار دارند.

1. مکانیسم های ایمنی:میکرو سوئیچ های NC به عنوان عناصر ایمن در ماشین های صنعتی و لوازم خانگی استفاده می شود. به عنوان مثال، سوئیچ NC با باز شدن درب یا پوشش مدار را خاموش می کند و دستگاه از کار می افتد و در نتیجه از بروز حوادث جلوگیری می کند.

2. سیستم های توقف اضطراری:دکمه های توقف اضطراری معمولاً با میکرو سوئیچ های NC کار می کنند. هنگامی که دکمه توقف اضطراری فشار داده می شود، یک مدار باز می شود و در نتیجه تجهیزات بلافاصله متوقف می شود.

3. سیستم های امنیتی:میکرو سوئیچ NC ابزاری است که در کلیدهای دستکاری که برای سیستم های هشدار طراحی شده است استفاده می شود و در هنگام نفوذ درب یا پنجره زنگ هشدار را فعال می کند.

4. کاربردهای خودرو:در داخل وسایل نقلیه، سوئیچ‌های میکرو NC درگیر شدن پدال ترمز را ممکن می‌سازد که منجر به کارکردن چراغ‌های ترمز یا توقف عملکرد کروز کنترل می‌شود.

5. آسانسور و کنترل دسترسی:میکرو سوئیچ های NC در درب های آسانسور وظیفه تشخیص بسته شدن درب را بر عهده دارند. تا زمانی که درها کاملا بسته نباشند، آسانسور کار نخواهد کرد.

این موارد اهمیت میکرو سوئیچ های NC را در دستیابی به ایمنی عملیاتی و قابلیت اطمینان سیستم نشان می دهد.

مقایسه میکرو سوئیچ های NC و NO

تشخیص تمایز بین میکرو سوئیچ های NC و میکرو سوئیچ های NO در حصول اطمینان از طراحی مناسب مدارها و حل مسئله بسیار مهم است.

NC (به طور معمول بسته):به طور پیش فرض مدار بسته می ماند و با فعال سازی باز می شود. معمولاً در جاهایی استفاده می شود که شکستن مدار به معنای تغییر وضعیت یا هشدار دهنده باشد، به ویژه در برنامه های مرتبط با ایمنی.

خیر (به طور معمول باز):حالت پیش فرض کلید خاموش است و برای بسته شدن مدار باید فعال شود. سوئیچ را می توان برای فعال کردن دستگاه ها و آلارم ها، به عنوان مثال، با فشار دادن یک دکمه برای روشن کردن لامپ استفاده کرد.

تصمیم برای استفاده از NC یا NO به برنامه بستگی دارد. NC برای نظارت بر اغتشاشات معمولی مناسب تر است، در حالی که NO باید برای مواردی که نیاز به شروع یک اقدام در هنگام تغییر وجود دارد، انتخاب شود.

چگونه سوئیچ میکرو NC مناسب را انتخاب کنیم؟

هنگام مواجهه با انبوهی از برندها و محصولات، لازم است چندین نکته را برای انتخاب میکرو سوئیچ NC مناسب در نظر داشته باشید.

1. رتبه بندی برق:اطمینان حاصل کنید که هر میکروسوئیچ انتخابی با ولتاژ و جریان مورد نیاز سیستم شما مطابقت داشته باشد، زیرا انواع مختلفی برای انتخاب وجود دارد.

2. نیروی محرک:سوئیچ های میکرو برای فعال سازی نیازهای نیروی متفاوتی دارند. با توجه به نیازهای حساسیت و در صورت نیاز به نیروهای کمتر برای کاربردهای ملایم انتخاب کنید، در حالی که گزینه‌های نیروی بالاتر ممکن است برای استفاده‌های سخت ضروری باشد.

3. سبک ترمینال:می‌توانید از میان اتصال سریع، لحیم کاری و پایانه‌های پیچ یکی را انتخاب کنید. انتخاب خود را بر اساس سهولت نصب و سازگاری با سیم کشی انجام دهید.

4. شرایط محیطی:به اقدامات محافظتی در برابر گرد و غبار، رطوبت و سایر شرایط محیطی فکر کنید. اگر برنامه در فضای باز یا در شرایط دشوار است، میکروسوئیچ های دارای رتبه IP یا مهر و موم شده را انتخاب کنید.

5. گزینه های اندازه و نصب:میکرو سوئیچ ها در ابعاد و طرح های مختلف با سوراخ ها و براکت های مشخص موجود هستند. اندازه صحیح مطابق با منطقه برنامه خود را بررسی کنید.

تحقیق و اطمینان از این جنبه های کیفیت به تضمین موفقیت و عملکرد روان در پروژه شما کمک می کند.

نصب و سیم کشیسوئیچ میکرو NC

نصب عملی تضمین می کند که میکروسوئیچ NC شما مطابق طراحی کار می کند و می تواند به دوام مطلوب دست یابد. در اینجا چند توصیه عملی وجود دارد:

1. نصب سوئیچ:از سوراخ های نصب یا براکت های ارائه شده برای ثابت کردن میکرو سوئیچ در موقعیت خود استفاده کنید. این کار را با احتیاط انجام دهید تا فشاری وارد نکنید که ممکن است به بدنه آن آسیب برساند یا بر توانایی کار تأثیر بگذارد.

2. سیم کشی:ترمینال مشترک باید به ورودی مدار متصل شود و ترمینال NC باید به خروجی که نیاز به قطع شدن دارد وصل شود. قبل از روشن کردن برق مطمئن شوید که سیم کشی و قطبیت صحیح است یا خیر.

3. آزمایش:پس از نصب، سوئیچ را با یک مولتی متر یا با واداشتن دستگاه به انجام کاری بررسی کنید. سوئیچ را برای ردیابی در صورت باز شدن مدار فعال کنید.

4. تعمیر و نگهداری:به طور مرتب علائم سایش، کثیفی یا خوردگی را بررسی کنید. در صورت نیاز، کنتاکت ها را تمیز کنید و سوئیچ ها را تعویض کنید تا از هرگونه سیگنال نادرست یا وقفه در سرویس جلوگیری شود.

پیروی از این مراحل تضمین می کند که سیستم شما ایمن باقی می ماند و عملکرد بهینه ای دارد.

مزایا و محدودیت های میکرو سوئیچ های NC

میکرو سوئیچ های NC به دلیل قابلیت اطمینان و پاسخ سریع خود متمایز هستند، اما ملاحظاتی وجود دارد:

مزایا:

واکنش سریع مکانیزم snap قابلیت اطمینان را تا حد زیادی افزایش می دهد و از بروز سیگنال های نادرست جلوگیری می کند. طراحی جمع و جور آن امکان استفاده در فضاهای باریک را فراهم می کند. میکرو سوئیچ‌های NC دارای دوام بالایی نیز هستند - معمولاً برای میلیون‌ها چرخه آزمایش می‌شوند، بنابراین برای کاربردهایی که به استانداردهای ایمنی بالا نیاز دارند و شامل حرکات تکراری می‌شوند، عالی هستند.

محدودیت ها:

میکرو سوئیچ‌های NC معمولاً انعطاف‌پذیر هستند، اما ممکن است در اثر تداخل الکتریکی دچار ساییدگی یا خرابی شوند. قرار دادن و نصب صحیح این سوئیچ ها در زوایای مناسب برای استفاده موثر ضروری است زیرا انسداد ممکن است عملکرد آنها را مختل کند. آنها همچنین در شرایط نامساعد نیاز به آب بندی محیطی مناسب دارند، بنابراین خاک و رطوبت نمی توانند به آنها نفوذ کنند.

با متعادل کردن این عوامل، می توانید به طور مناسب از میکرو سوئیچ های NC در طراحی های سیستم خود استفاده کنید.

برندهای برتر میکرو سوئیچ NC و کجا بخریم

کیفیت بر دوام و قابلیت اطمینان تأثیر می گذارد. برخی از مارک های معروف میکرو سوئیچ های NC عبارتند از: Omron، Honeywell، Cherry و Schneider Electric. هر برند مدل های مختلفی را تولید می کند که با ولتاژها، انواع محرک ها و سطوح حفاظت از محیط زیست متفاوت است.

اگر می‌خواهید برای پروژه‌های DIY خانگی برنامه‌ریزی کنید، می‌توانید میکروسوئیچ‌های NC را از طریق تأمین‌کنندگان الکترونیکی قابل اعتماد مانند Mouser، Digi-Key، و RS Components یا Amazon خریداری کنید. هنگام انتخاب میکروسوئیچ مناسب برای نیازهای خود، اطمینان حاصل کنید که مشخصات و نظرات محصول را به دقت مطالعه کرده اید.

سوالات متداول در مورد سوئیچ های میکرو NC

تفاوت بین سوئیچ NC و NO چیست؟

تفاوت اساسی در موقعیت پیش فرض یافت می شود. یک سوئیچ NC در واقع در یک موقعیت بسته است و بنابراین اجازه می دهد جریان به خودی خود در زمانی که استفاده نمی شود جریان یابد. اما فشار دادن کلید مدار را باز می کند و جریان جریان را متوقف می کند. از طرف دیگر، یک سوئیچ NO در شروع باز است. هنگامی که سوئیچ فشار داده می شود، در واقع مدار را می بندد و اجازه عبور جریان را می دهد.

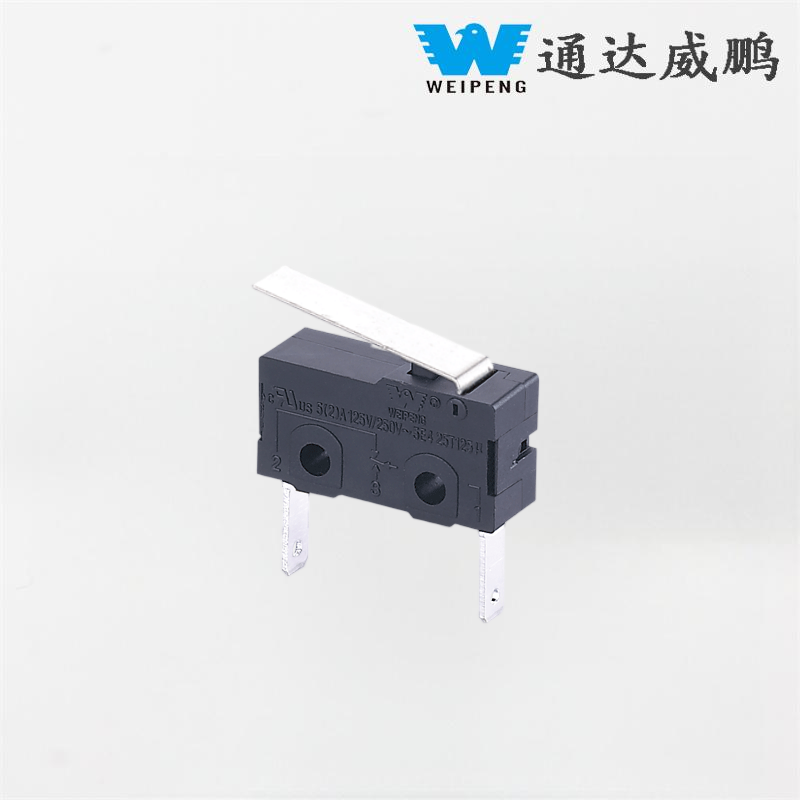

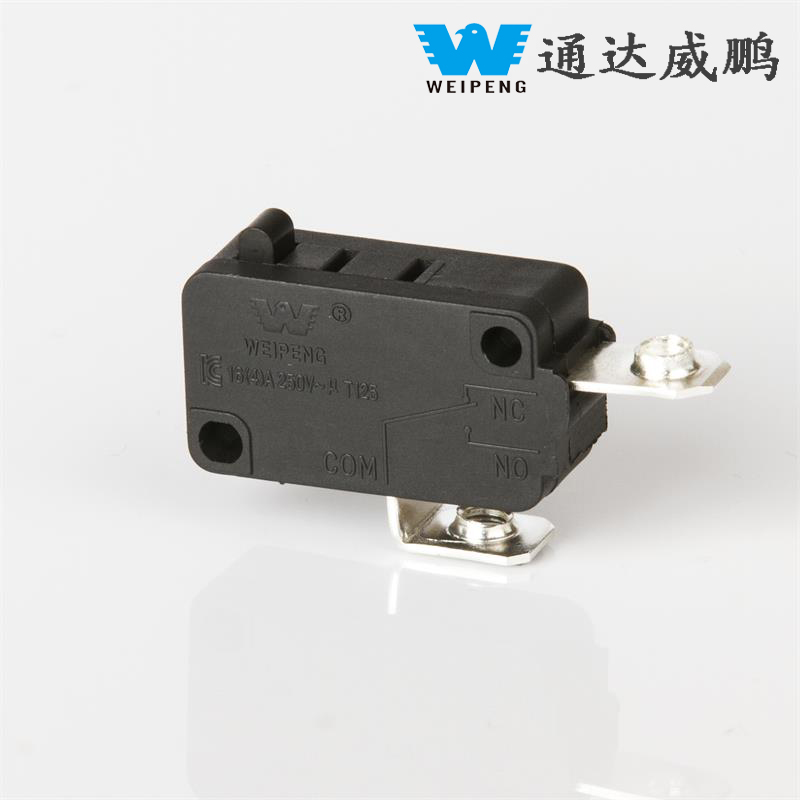

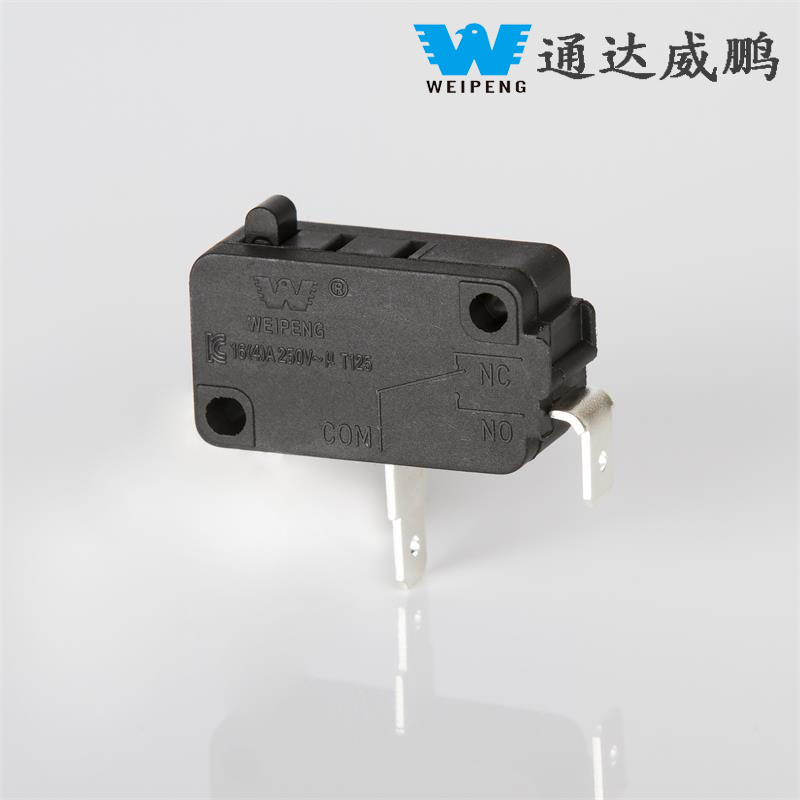

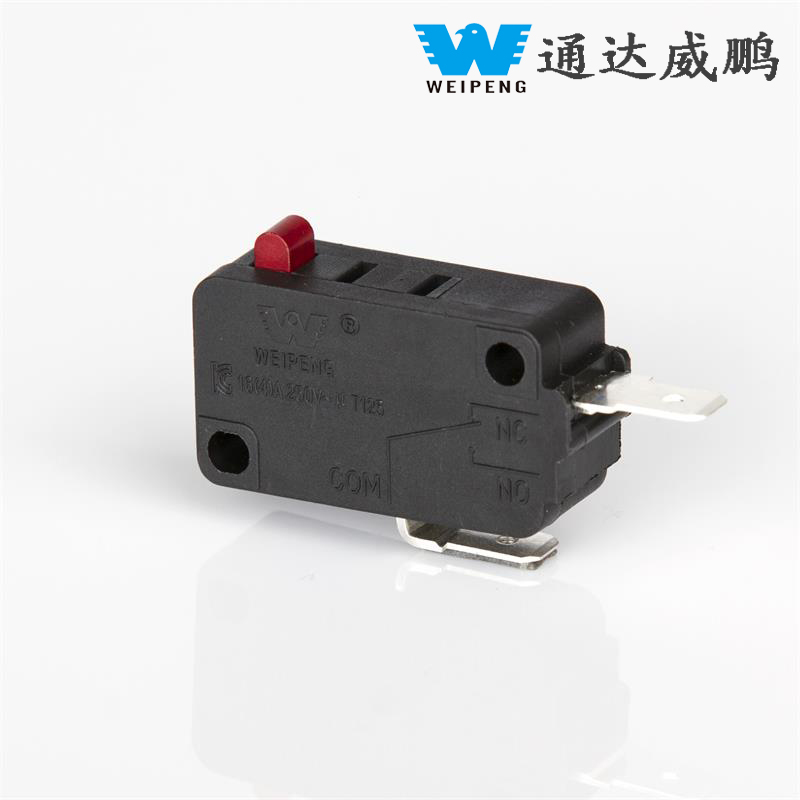

آیا یک میکرو سوئیچ می تواند دارای هر دو ترمینال NC و NO باشد؟

چندین میکرو سوئیچ دارای 3 ترمینال COM، NC و NO هستند. عملکرد می تواند بر اساس سیم کشی باشد و یکی از عملکردها یا هر دو روش را می توان در یک مدار استفاده کرد.

آیا میکرو سوئیچ های NC برای مدارهای ایمنی مناسب هستند؟

قطعا. آنها معمولاً وقتی غیرفعال هستند بسته می شوند، به این معنی که هر اقدامی برای باز کردن آنها (به عنوان مثال، باز کردن درب یا فشار دادن دکمه اضطراری) باعث می شود مدار به سرعت قطع شود.

میکرو سوئیچ های NC چقدر عمر می کنند؟

هنگامی که به درستی استفاده می شود و با دقت انتخاب می شود، میکرو سوئیچ های NC می توانند میلیون ها چرخه را دوام بیاورند. نگهداری مناسب و حفاظت از محیط زیست نیز به طول عمر آنها کمک می کند.

اگر ترمینال اشتباهی را وصل کنم چه اتفاقی می افتد؟

سیم کشی نادرست (مانند اتصال NO به جای NC) منجر به اختلال در عملکرد تجهیزات شما یا سایر اقدامات حفاظتی می شود. همیشه ترمینال ها را از قبل چک کنید.

آیا نصب میکرو سوئیچ های NC آسان است؟

در واقع، بسیاری از آنها با حداقل نیاز به هر گونه مهارت سیم کشی فنی، از فرآیند plug-and-play پیروی می کنند. از آنجایی که اندازه کوچکی دارند، به راحتی با اتصالات مناسب قابل نصب هستند.

برنامه های کاربردی پیشرفته و نکات یکپارچه سازی

با ادامه پیشرفت های تکنولوژیکی، میکرو سوئیچ های NC شروع به استفاده در سیستم های پیچیده تر کرده اند. در اتوماسیون صنعتی، آنها وظایف حیاتی را با توجه به کنترل توالی و حلقه های بازخورد انجام می دهند. همچنین، میکرو سوئیچ های NC اغلب به عنوان سوئیچ های محدود در رباتیک با هدف شناسایی موقعیت ها و جلوگیری از سفر بیش از حد استفاده می شوند.

با توجه به سرمایه‌گذاری‌های اینترنت اشیا، ترکیب میکرو سوئیچ‌های NC و میکروکنترلرها، نظارت از راه دور و اعلان‌های خودکار را امکان‌پذیر می‌کند. در سیستم‌های خانه هوشمند، سوئیچ‌های میکرو NC به خودکارسازی فرآیند امنیت و سیستم دسترسی کمک می‌کنند و بنابراین هشدارهای فوری در مورد دسترسی یا موقعیت‌های اضطراری ارسال می‌کنند.

در طراحی سیستم‌های تعبیه‌شده، توصیه می‌شود از تکنیک‌های debounce برای جلوگیری از فعال‌سازی کاذب سوئیچ‌ها در صورت وجود اختلالات مکانیکی استفاده شود. سوئیچ هایی را انتخاب کنید که برای برنامه هایی که نیاز به استفاده مکرر دارند و آنهایی که با فرکانس بالا کار می کنند دوام بیشتری دارند.

سوئیچ میکرو NCتعمیر و نگهداری و عیب یابی

اگر با شکست یا عملکرد متناوب مواجه شدید، این مراحل عیب‌یابی را دنبال کنید:

1. آسیب فیزیکی را بررسی کنید:وجود ترک یا ناهماهنگی محرک را بررسی کنید. سوئیچ های آسیب دیده را فورا تعویض کنید.

2. پاک کردن مخاطبین:گرد و غبار یا زنگ زدگی از عبور جریان جلوگیری می کند. از مواد تمیزکننده تماس مناسب استفاده کنید و بررسی کنید که اتصالات محکم باشند.

3. عملکرد سوئیچ تست:تداوم بین ترمینال مشترک و ترمینال معمولی بسته را با استفاده از مولتی متر بررسی کنید. اگر سوئیچ به طور قابل اعتماد سوئیچ نمی شود، آن را تعویض کنید.

4. طراحی مدار را ارزیابی کنید:باید مطمئن شوید که سیم کشی مطابق برگه های داده دستگاه انجام شده است. اطمینان حاصل کنید که سوئیچ با مشخصات ولتاژ و همچنین نرخ جریان مطابقت دارد.

با نگهداری و آزمایش منظم، قابلیت اطمینان را به حداکثر می رسانید و از خرابی سیستم جلوگیری می کنید.

سوئیچ های میکرو عناصر جدایی ناپذیر برای توسعه سیستم های کنترل موثر و ایمن در بخش های مختلف اقتصاد هستند. حالت عملکرد بسته معمولی، راحتی در نصب و تطبیق پذیری آنها به آنها برتری نسبت به سایر انواع سوئیچ های هم کلاس می دهد، به همین دلیل است که همه کسانی که در زمینه مهندسی، آماتوری و طراحی محصول مشغول هستند، آنها را مفید خواهند یافت. دانستن نحوه انتخاب، نصب، نگهداری و عیب‌یابی سوئیچ‌های NC به موفقیت در هر سرمایه‌گذاری کمک می‌کند. در صورت وجود فرآیندهای پیچیده عیب یابی یا نصب، باید به برگه اطلاعات سازنده مراجعه کنید یا به متخصصان با تجربه تر مراجعه کنید.
