موقعیت خاموش روشن سوئیچ راکر: راهنمای کامل برای مبتدیان و متخصصان

درک کردنموقعیت روشن و خاموش سوئیچ راکریک عامل بسیار مهم برای حرفه ای ها و آماتورهایی است که با دستگاه های الکتریکی یا الکترونیکی سر و کار دارند. کلید راکر به روش های مختلف در مکان های مختلف از جمله در محصولات خانگی، در داشبورد خودرو، در تجهیزات کامپیوتری، در نوارهای برق و در کارخانه ها استفاده می شود. اگر به روش های تعیین کارکرد یا عدم کارکرد سوئیچ راکر و همچنین آشنایی با ساختار، عملکرد و خرابی آن علاقه مند هستید، قطعاً پاسخ ها را در این راهنما خواهید یافت.

سوئیچ راکر چیست؟

کلید راکر یک کلید الکتریکی است که در هنگام فشار دادن به جای حرکت عمودی تکان می خورد. تاب نیز مدار را کامل یا قطع می کند و جریان الکتریکی را کنترل می کند. کلیدهای راکر در میان مهندسان محبوب شدند. آنها قوی، آسان برای استفاده و قابل اعتماد هستند. انواع مختلفی از کلیدهای راکر از نظر طرح، شکل و اندازه وجود دارد، اما نقش اصلی آنها یکسان است: روشن و خاموش کردن قابل اطمینان.

شناسایی موقعیت روشن و خاموش سوئیچ راکر

پس از پیوستن به دنیای کلیدهای راکر، یکی از اولین سوالاتی که به ذهن خطور می کند این است: چگونه می توان فهمید که سوئیچ روشن است یا خاموش؟ این صنعت با ارائه برخی از شاخص های کلی کار را ساده کرده است. نمادهای بین المللی را که در جلوی سوئیچ چاپ شده یا بر روی آن نقش بسته اند، پیدا کنید.

I= روشن
O= خاموش

جابجایی سوئیچ در جهت علامت گذاری که عبارت "I" است، مدار الکتریکی مورد نظر را کامل کرده و دستگاه را روشن می کند. اگر سوئیچ در جهت علامت "O" چرخانده شود، اتصال قطع می شود و دستگاه از کار می افتد. به لطف چنین علائم ساده ای، ایمنی را می توان تضمین کرد. در برخی شرایط، مقادیر رنگ ممکن است برای خواندن رنگ قرمز برای "ON" و رنگ سیاه یا سفید برای "OFF" استفاده شود.

پیکربندی های متداول سوئیچ های راکر

سوئیچ های راکر در پیکربندی های مختلفی وجود دارند: پرتاب تک قطبی (SPST)، پرتاب تک قطبی (DPST)، پرتاب دو قطبی (SPDT) و پرتاب دو قطبی (DPDT). پیکربندی انتخاب شده نشان می‌دهد که کلید راکر چند مدار می‌تواند کار کند. علاوه بر این، نشان می دهد که آیا سوئیچ می تواند عملکرد خود را در بسیاری از موقعیت ها انجام دهد یا خیر.

به طور معمول، عملکرد روشن-خاموش مربوط به طراحی SPST است، که در آن یک طرف منبع تغذیه را روشن می کند (ON) و انتهای دیگر آن را خاموش می کند (OFF). با این حال، انواع سوئیچ های DPDT یا SPDT می توانند موقعیت های بیشتری را برای تغییر جهت یا ایجاد اتصالات مختلف در مدار داشته باشند. آگاهی از طراحی کلید راکر به اتصال و استفاده صحیح از آن کمک می کند.

کاربردهای کلیدهای راکر و موقعیت های روشن/خاموش آنها

به دلیل طراحی راحت و سادگی استفاده، کلیدهای راکر در دستگاه های متعددی یافت می شوند. در اینجا برنامه های اصلی وجود دارد که شناسایی مناسب موقعیت روشن و خاموش مهم است:

لوازم خانگی: در مورد قهوه سازها، آبسردکن ها، هوورها و فن ها، کلیدهای راکر به دلیل سهولت استفاده از آنها ترجیح داده شده است.
خودرو: موقعیت سوئیچ راکر برای کنترل داشبورد، پنجره ها، تنظیم و روشنایی همه چیز است.
صنعتی: ماشین آلات سنگین همیشه به کلیدهای مشخص و قابل اعتماد متکی بوده اند.
الکترونیک و کامپیوتر: ناگفته نماند که نوارهای الکتریکی، نمایشگرها و شاسی‌ها از کلیدهای چرخان برای جلوگیری از هرگونه مشکل در برق و مدیریت استفاده می‌کنند.

همانطور که مثال‌های ارائه شده نشان می‌دهند، درک اطلاعات مربوط به کلید راکر برای عملکرد روان و ایمن دستگاه‌ها بسیار مهم است. موقعیت فیزیکی و همچنین درک معنای نمادها به جلوگیری از شروع و/یا توقف ناخواسته وسایلی که ممکن است منجر به آسیب یا جراحت شود کمک می کند.

نشانه های بصری و فیزیکی برای موقعیت خاموش

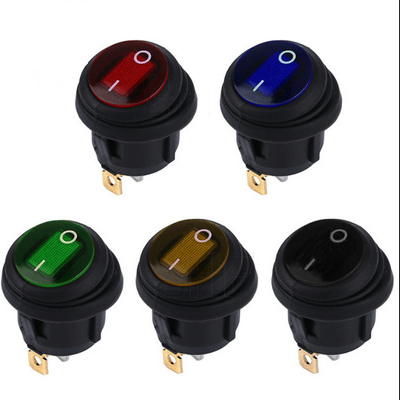

جدا از نمادهای اصلی "I" و "O"، سوئیچ‌های راکر ممکن است سیگنال‌های بصری و لمسی مختلفی را نیز شامل شوند تا کاربران بتوانند به سرعت وضعیت آن را درک کنند. برخی از سوئیچ ها دارای علائم روشنایی هستند که در آن یک لامپ نئون یا یک LED هنگام روشن شدن خود سوئیچ روشن می شود. علاوه بر این، سوئیچ هایی با نشانگرهای لمسی وجود دارد که می توانند لبه ای ناهموار یا سطح توخالی دوگانه داشته باشند تا احساس روشن و خاموش شدن طرفین را فراهم کنند.

مشخصات فیزیکی سوئیچ نیز اطلاعات ارزشمندی را ارائه می دهد. در اکثر موارد، تنظیم "ON" مستلزم انتقال سوئیچ به سمت اپراتور است، در حالی که موقعیت "OFF" به معنای چرخش سوئیچ در جهت مخالف است. در دستگاه‌های نصب‌شده بر روی پانل‌ها، ممکن است گزینه‌ای برای حفظ قرارگیری استاندارد سوئیچ وجود داشته باشد به طوری که «روشن» در قسمت بالایی یا نزدیک کاربر قرار گیرد، طبق مقررات خاص.

نحوه نصب و سیم کشی سوئیچ راکر برای عملکرد صحیح روشن و خاموش

راه اندازی صحیح سوئیچ راکر عملکرد مورد نظر وضعیت روشن و خاموش سوئیچ را تضمین می کند. فرآیند به شرح زیر است:

مرحله 1: نوع سوئیچ را شناسایی کنید
برای اینکه بفهمید از کدام سوئیچ استفاده می کنید، تعیین کنید که آیا سوئیچ SPST، DPST، SPDT یا DPDT است زیرا اتصالات سیم کشی شما را تعیین می کند.
مرحله 2: نمادهای "I" و "O" را پیدا کنید
هنگام قرار دادن سوئیچ در پایه، مطمئن شوید که "I" رو به سمت مناسب باشد.
مرحله 3: پایانه ها را وصل کنید
سیم کشی معمولاً فقط مربوط به اتصال منبع برق به ترمینال "زنده" و اتصال دستگاه به ترمینال "بار" است که در دستورالعمل سازنده شما مشخص شده است.
مرحله 4: تست ها را روی سوئیچ اجرا کنید
پس از اتمام اتصال سوئیچ، بررسی کنید تا مطمئن شوید که سوئیچ دستگاه شما را با فشار دادن "I" روشن می کند و "O" آن را خاموش می کند.

نصب سوئیچ راکر به روشی اشتباه می تواند باعث شود که عملکرد روشن/خاموش معکوس شود که می تواند گیج کننده و همچنین خطرناک باشد. اگر مطمئن نیستید که نصب چگونه کار می کند، خوب است با یک برقکار خبره تماس بگیرید و برای درک نمودارهای سیم کشی ارائه شده توسط سازنده سوئیچ کمک بخواهید.

ملاحظات ایمنی با سوئیچ های راکر

هنگامی که صحبت از کنترل های الکتریکی می شود، ایمنی از اهمیت بالایی برخوردار است. در اینجا چند بهترین روش برای یافتن آن وجود داردموقعیت روشن و خاموش سوئیچ های راکر:

پاک کردن علامت‌ها: حتماً سوئیچ‌های خود را به وضوح با حروف «I» و «O» علامت‌گذاری کنید یا در صورت لزوم از برچسب‌ها استفاده کنید. سازگاری: هنگام نصب سوئیچ ها، مطمئن شوید که جهت روشن/خاموش با نحوه نصب آن بر روی سایر دستگاه ها یا پانل ها مطابقت دارد. از تعویض تصادفی خودداری کنید: از استفاده از سوئیچ هایی که محافظ، پوشش یا مکانیک قفل ندارند خودداری کنید زیرا در محیط های کاری صنعتی و شلوغ می تواند خطرناک باشد. سرویس دوره ای: به طور مرتب سوئیچ ها را از نظر علائم ساییدگی و پارگی، علامت های محو شده یا هر عنصر معیوب دیگری که ممکن است باعث اختلال در عملکرد شود بررسی کنید.

با اجرای این اقدامات ایمنی، مطمئن می‌شوید که نه تنها شما، بلکه دیگران نیز می‌توانند وضعیت روشن و خاموش سوئیچ را تعیین کنند و از هرگونه مشکل الکتریکی احتمالی جلوگیری کنند.

سوالات متداول

چگونه بفهمیم سوئیچ در وضعیت روشن یا خاموش است؟اکثر کلیدهای راکر از سیگنال های گرافیکی رایج استفاده می کنند: "I" نشان می دهد که محرک یک عملکرد روشن را انجام می دهد، در حالی که "O" نشان می دهد که عملکرد خاموش را انجام می دهد. سمت "I" آن چیزی است که مدار را کامل می کند، در حالی که سمت "O" آن را قطع می کند. در مواردی که هیچ سیگنالی ارائه نمی شود، به دفترچه راهنمای سازنده مراجعه کنید. علاوه بر این، گاهی اوقات ممکن است سوئیچ ها در حالت روشن روشن شوند یا به گونه ای قرار گیرند که طرف فشار داده شده به سمت کاربر در وضعیت روشن باشد. یک آزمایش ساده که با تغییر سوئیچ ها انجام می شود نیز ممکن است برای تعیین موقعیت آن انجام شود.

آیا همه کلیدهای راکر هنگام روشن شدن روشن می شوند؟روشنایی در همه کلیدهای راکر وجود ندارد. در حالی که سوئیچ های روشن تا حدودی به محیط تاریک کمک می کنند، یک سوئیچ معمولی ممکن است فقط از علامت گذاری یا احساس استفاده کند.

آیا می توانم سوئیچ راک به تنهایی نصب کنم؟بله، اگر روش سیم کشی صحیح و استانداردهای ایمنی را رعایت کنید. مطمئن شوید که مشخصات سوئیچ را بررسی کرده اید و به نمودارهای سیم کشی مراجعه کنید تا مطمئن شوید که جهت گیری صحیح و درست کار می کند.

اگر سوئیچ به عقب نصب شود چه اتفاقی می افتد؟در صورت نصب نادرست، کلید راکر ممکن است برعکس عمل کند - وقتی سمت "O" فشار داده شود، ممکن است منجر به روشن شدن دستگاه شود که باعث سردرگمی و ایجاد خطر شود. فرد باید جهت گیری را به روش صحیح کنترل کند و پس از نصب، عملکرد سوئیچ را بررسی کند.

آیا کلیدهای راکر برای دستگاه های با جریان بالا مناسب هستند؟تعداد زیادی کلید راکر وجود دارد که می توانند با برنامه های ولتاژ بالا و جریان بالا به خوبی کار کنند. با این حال، همیشه توصیه می شود اطمینان حاصل کنید که رتبه بندی ها برای برنامه شما کافی است. استفاده از سوئیچ با درجه بندی ناکافی می تواند باعث تولید گرمای بیش از حد یا اختلال در عملکرد شود.

عیب یابی مشکلات روشن و خاموش کردن کلید راکر

در حالی که برخی از ماشین هایی که دارای سوئیچ های نوع راکر هستند به تغییرات وضعیت خود پاسخ مناسبی نمی دهند. عیب یابی عملکرد روشن و خاموش سوئیچ شامل بررسی سوئیچ و مدار است:

- برای شروع، نشانگرهای بصری مانند نمادهای "I"/"O" را به همراه نشانگرهای نور بررسی کنید تا مکان را تعیین کنید.
- پس از آن، برق را خاموش کنید و سوئیچ را از نظر ساییدگی، زنگ زدگی یا خرابی مکانیکی بررسی کنید. عملکرد/قطع تکان دادن باید به راحتی بدون هیچ گونه نقصی کار کند.
- از یک تستر پیوستگی یا یک مولتی متر استفاده کنید تا بررسی کنید که سوئیچ هنگام چرخش به موقعیت "I" با موفقیت مدار ایجاد می کند و در حالت "O" آن را قطع می کند.
- در صورت وجود چندین کلید، از نصب یکنواخت و مطابقت آنها با طرح سیم کشی اطمینان حاصل کنید.

اگر سوئیچ کار نمی کند، ممکن است لازم باشد سوئیچ را عوض کنید. هنگام تعویض کلیدها، تا حد امکان از کلیدهایی با مشخصات اصلی استفاده کنید، به خصوص در مورد نیازهای ولتاژ و جریان.

جایگزینی برای کلیدهای راکر برای کنترل روشن و خاموش

اگرچه سوئیچ های راکر این روزها یکی از محبوب ترین انواع سوئیچ ها هستند، آنها تنها گزینه موجود برای عملکرد روشن و خاموش نیستند. انواع دیگر سوئیچ ها عبارتند از کلیدهای ضامن، سوئیچ های دکمه ای، سوئیچ های چرخشی و سوئیچ های کشویی. همه این نوع سوئیچ ها دارای طراحی و ویژگی های متمایز هستند. برای مثال، سوئیچ های ضامن دارای مکانیزم اهرمی هستند که سوئیچ را از یک موقعیت به موقعیت دیگر می کشد در حالی که سوئیچ های دکمه ای با فشار دادن و رها کردن یک دکمه فعال می شوند. انتخاب نوع سوئیچ بستگی به این دارد که کاربرد خاص از نظر دوام، ارگونومی یا ظاهر زیبایی به چه چیزی نیاز دارد.

تعمیر و نگهداری و تعویض کلیدهای راکر

برای اطمینان از قابلیت اطمینان آن در مورد موقعیت خاموش و روشن، نگهداری کلید راکر شما ضروری است. هنگام تمیز کردن سوئیچ احتیاط کنید، زیرا وجود کثیفی و رطوبت می تواند با علائم تداخل کند. اگر سوئیچ راکر شما شروع به چسبندگی کرد، علائم خرابی نشان داد یا آسیب دیده است، تعویض آن معمولا واکنش مناسب است. جایگزینی باید با توجه به درجه بندی جریان، ولتاژ و ابعاد فیزیکی مطابقت داشته باشد. از همان روش های سیم کشی و جهت گیری استفاده کنید که قبلاً توضیح داده شد.

انتخاب بهترینسوئیچ راکربرای برنامه شما

هنگام انتخاب کلید راکر، اطمینان از مناسب بودن رتبه بندی سوئیچ برای نیازهای الکتریکی دستگاه ضروری است. در حالت ایده‌آل، باید به دنبال سوئیچ‌هایی باشید که دارای علامت‌های واضحی هستند که روشن و خاموش بودن کلید را نشان می‌دهند، با استفاده از مواد بادوام ساخته شده‌اند و به راحتی کار می‌کنند. اگر قرار است از سوئیچ در محیطی استفاده شود که دید بسیار مهم است، سوئیچ های روشن بهترین گزینه هستند. دستگاه های با جریان بالا باید از سوئیچ هایی استفاده کنند که دارای کنتاکت ها و عایق های درجه یک هستند. طراحی سوئیچ را به دقت ارزیابی کنید تا مطمئن شوید که کاربران از روشن یا خاموش بودن سوئیچ همیشه آگاه هستند، بنابراین از هرگونه اشتباه جلوگیری کنید.

بنابراین، به طور خلاصه، تسلط بر سوئیچ‌های راکر در موقعیت روشن و خاموش به معنای درک نمادها، نشانه‌های فیزیکی، سیم‌کشی، استفاده و ایمنی است. با انتخاب، نصب و نگهداری دقیق سوئیچ های راکر، مطمئن خواهید شد که دستگاه های الکتریکی خود برای کارکردن ایمن هستند. فرقی نمی کند که یک تکنسین، مهندس، سرگرمی یا فقط کنترل لوازم خانگی باشید. شما می توانید از این راهنما برای مقابله با کلیدهای راکر و همچنین حل مشکلات رایج استفاده کنید.
