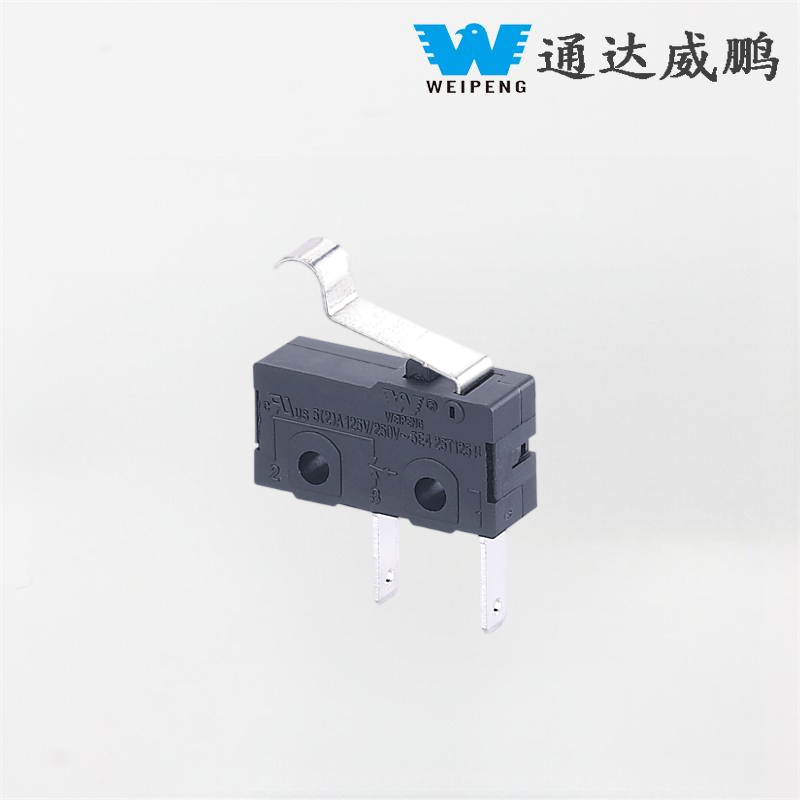

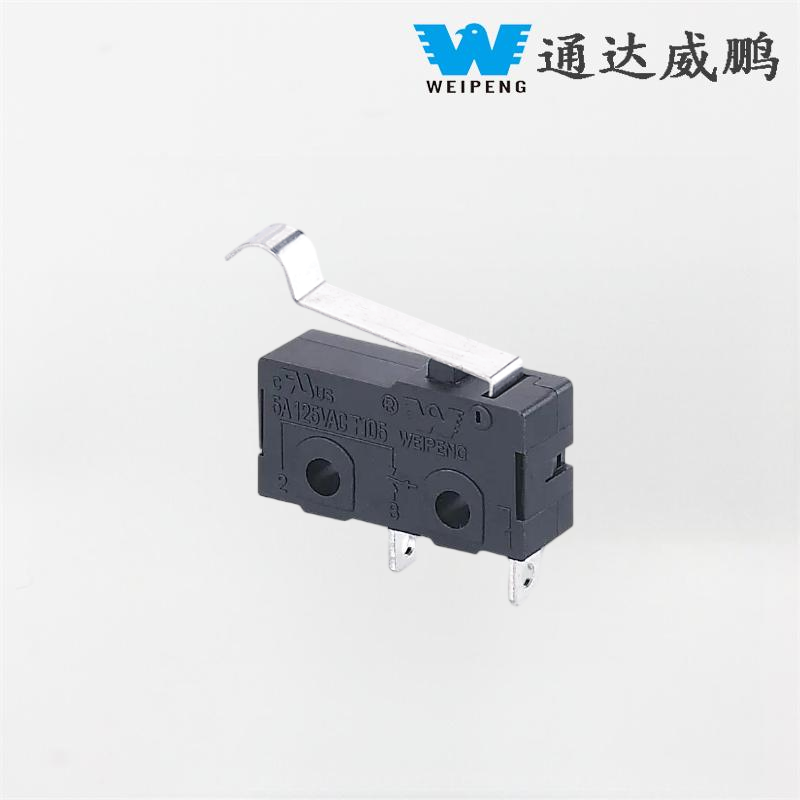

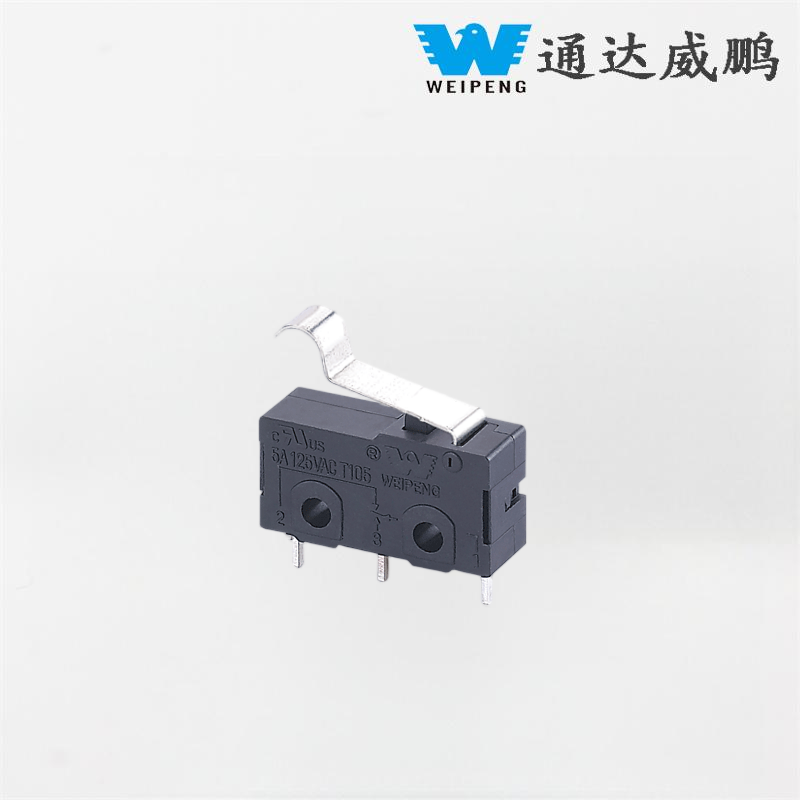

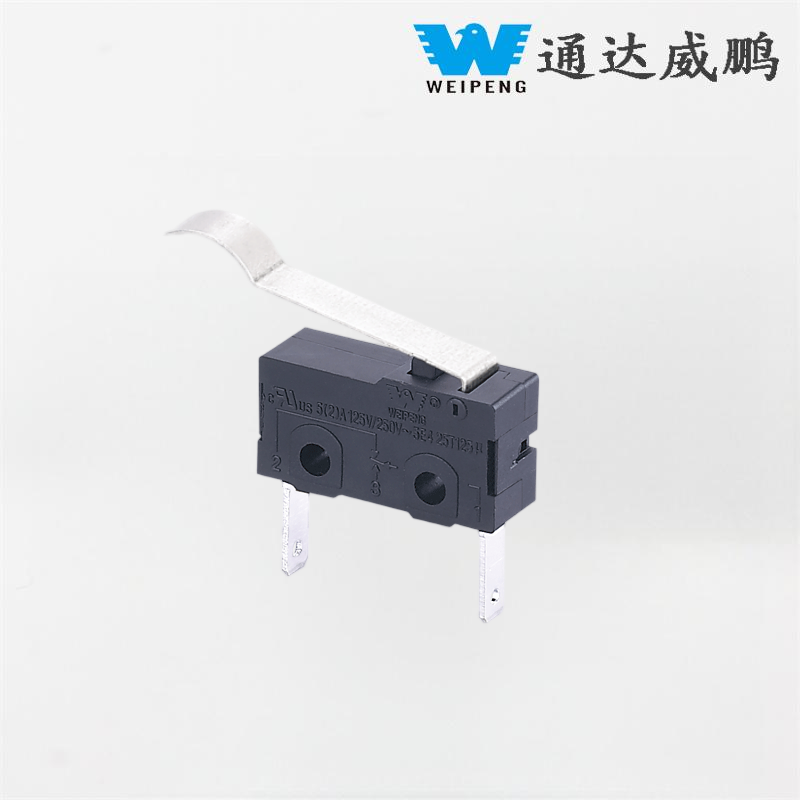

میکرو سوئیچ دو پین/سه پین ضد گرد و غبار کوچک

میکرو سوئیچ دو پین/سه پین ضد گرد و غبار کوچک به عنوان محصول نماینده Tongda WEIPENG که تجسم ادغام استانداردسازی و سفارشی سازی هسته است. به عنوان یک تولید کننده و عمده فروش، اصل طراحی اصلی سوئیچ تنظیم مجدد دستگاه هوشمند بادوام تولید شده توسط کارخانه خود ما "پایداری، قابلیت اطمینان و سازگاری با سناریو" است. رتبه: 5A 250VAC محدوده دما: -40 تا + 125 درجه سانتیگراد کد IP: IP40 ابعاد: 19.8*10.6*6.4mm تایید: UL، ENEC، CSA، CE، VDE

مدل:HK-04G-LD-002

ارسال استعلام

توضیحات محصول

WEIPENG یک پیشرو استمیکرو سوئیچ دو پین/سه پین ضد گرد و غبار کوچک تولید کنندگان، تامین کنندگان و صادرکنندگان.

میکرو سوئیچمقدمه

اصل کار و ویژگی های ساختاری

HK-04G-L از یک مکانیسم ضربه‌گیر استفاده می‌کند، با یک صفحه فنری دقیق به عنوان ساختار داخلی اصلی آن.

مزایای کلیدی:حتی اگر نیروی خارجی به آرامی به اهرم محرک سوئیچ وارد شود، صفحه فنر داخلی به طور ناگهانی در یک نقطه بحرانی خاص در مسیر حرکت می کند و باعث می شود که کنتاکت ها با سرعت بسیار بالا ایجاد یا شکسته شوند. این مکانیسم زمان تشکیل قوس را تا حد زیادی کاهش می دهد، به طور موثر از کنتاکت ها محافظت می کند و عمر طولانی و قابلیت اطمینان بالای سوئیچ را تضمین می کند.

نوع محرک: سری HK-04G-L محرک های مختلفی را ارائه می دهد که رایج ترین آنها نوع اهرم غلتکی (مانند HK-04G-LZ) است که برای تشخیص قطعات متحرک و کاهش موثر اصطکاک مناسب است.

نوع ترمینال: پایانه های لحیم کاری برای لحیم کاری و پایانه های PCB برای قرار دادن مستقیم در بردهای PCB وجود دارد که می تواند با توجه به روند مونتاژ شما انتخاب شود.

محیط کار: از مالیدن روغن به قسمت محرک سوئیچ خودداری کنید، زیرا ممکن است گرد و غبار را جذب کند و باعث تماس ضعیف شود. در محیط هایی با گرد و غبار یا رطوبت شدید، یک کلید مهر و موم شده با درجه حفاظت بالاتر (مانند IP67) انتخاب کنید.

نصب: سوئیچ را روی یک سطح صاف نصب کنید و از واشر برای محکم کردن یکنواخت آن استفاده کنید تا از تغییر شکل محفظه که می تواند بر دقت عملکرد داخلی تأثیر بگذارد، جلوگیری کنید.

میکرو سوئیچبرنامه

میکرو سوئیچ ها به طور گسترده ای مورد استفاده قرار می گیرند و در عملکرد قابل اعتماد هستند و عمدتاً در موارد زیر استفاده می شوند:

- لوازم خانگی: چراغ یخچال، قفل درب مایکروفر، کلید درب ماشین لباسشویی و تایمر توستر.

- تجهیزات صنعتی: مدل های سنگین مناسب برای تسمه نقاله، ماشین آلات و تابلوهای کنترل (ضد گرد و غبار و رطوبت).

- زمینه خودرو: برف پاک کن شیشه جلو، نشانگر باز بودن درب - قادر به مقاومت در برابر لرزش و دمای شدید.

- دستگاه های الکترونیکی: سوئیچ های مینیاتوری برای کنترل از راه دور و کنترلرهای بازی (پاسخگو و بادوام).

میکرو سوئیچ مشخصات

مشخصات فنی سوئیچ:
آیتم	پارامتر فنی		ارزش
1	رتبه بندی برق		5(2)A 125V/250VAC 10(3)125V/250VAC
2	تماس با مقاومت		≤50mΩ مقدار اولیه
3	مقاومت عایق		≥100MΩ (500VDC)
4	دی الکتریک ولتاژ	بین پایانه های غیر متصل	500V/0.5mA/60S
		بین پایانه ها و اسکلت فلزی	1500V/0.5mA/60S
5	زندگی الکتریکی		≥10000 چرخه
6	زندگی مکانیکی		≥100000 چرخه
7	دمای عملیاتی		-25 ~ 125 ℃
8	فرکانس عملیاتی		برق: 15 سیکل مکانیکی: 60 سیکل
9	ضد لرزش		فرکانس ارتعاش: 10 ~ 55 هرتز؛ دامنه: 1.5 میلی متر؛ سه جهت: 1H
10	قابلیت لحیم کاری: بیش از 80 درصد از قسمت غوطه ور باید با لحیم پوشانده شود		دمای لحیم کاری: 5±235 درجه سانتیگراد زمان غوطه ور شدن: 2 تا 3 ثانیه
11	مقاومت حرارتی لحیم کاری		لحیم کاری عمیق: 260±5℃ 5±1S لحیم کاری دستی: 300±5℃ 2~3S
12	تاییدیه های ایمنی		UL، CSA، VDE، ENEC، CE
13	شرایط آزمون		دمای محیط:20±5℃ رطوبت نسبی: 65±5٪ RH فشار هوا: 86 ~ 106 کیلو پاسکال
