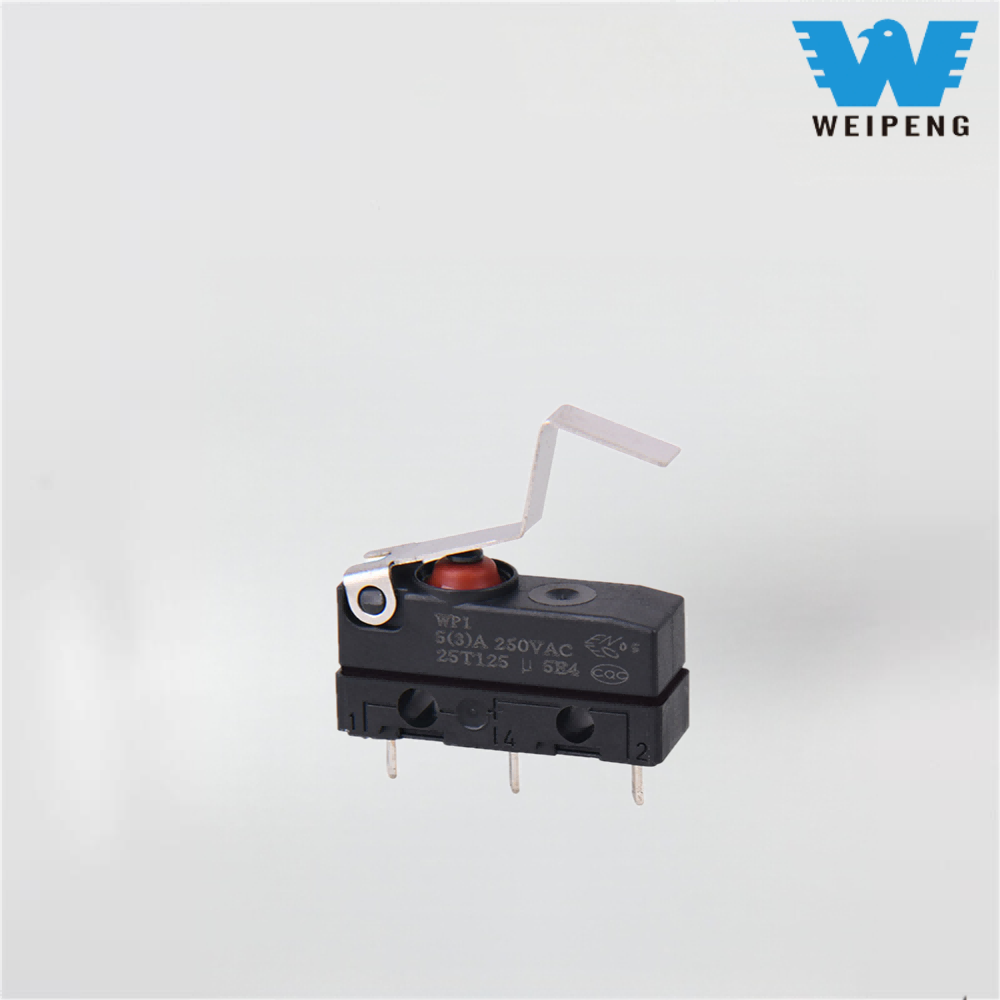

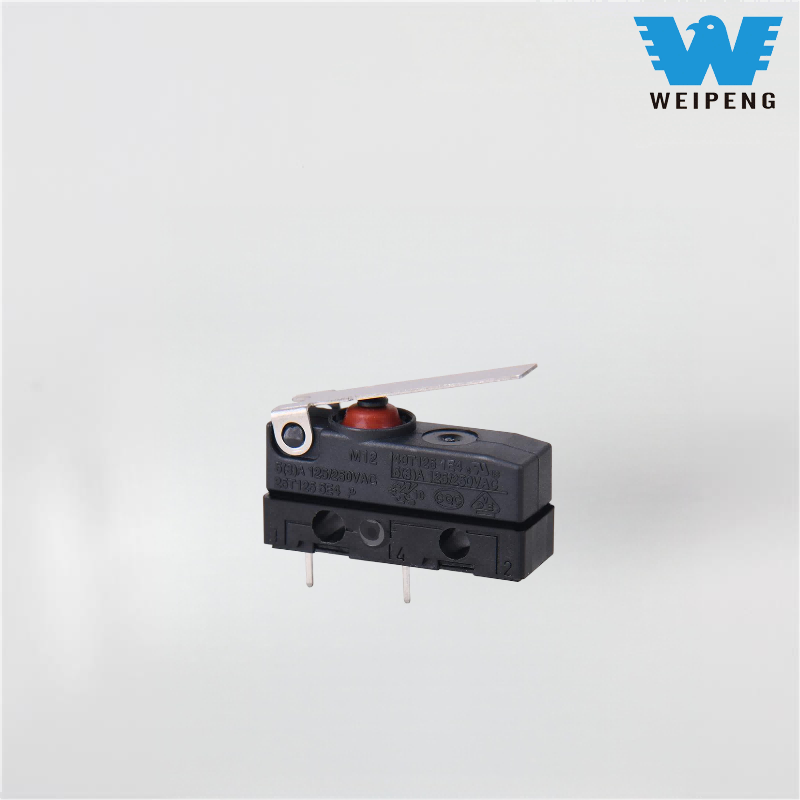

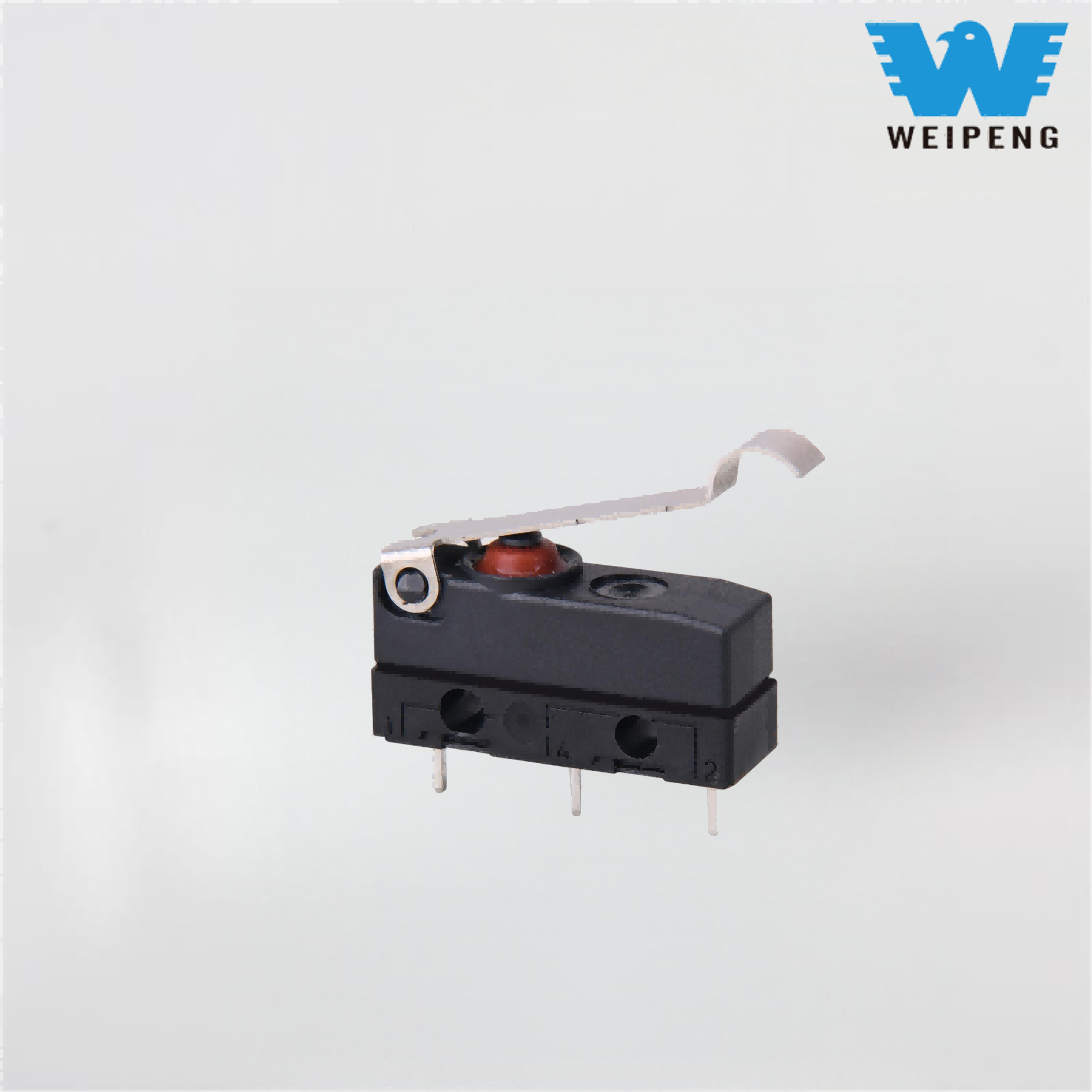

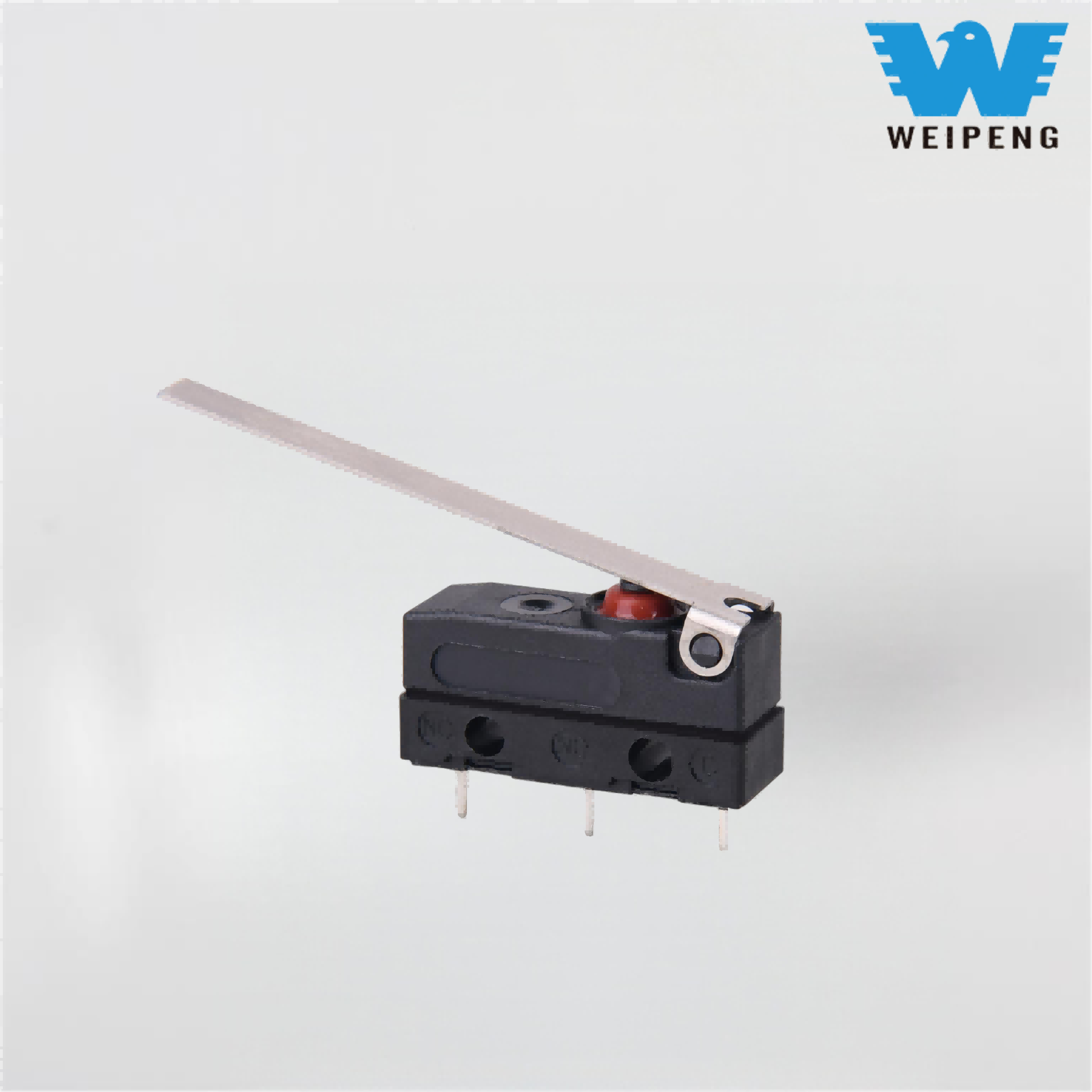

به عنوان محصول اصلی تولید شده توسط کارخانه کابل Yueqing Tongda برای محیطهای خاص مانند رطوبت، گرد و غبار و شرایط بیرونی، تفنگ شارژ Weipeng با دسته خم میکرو سوئیچ ضد آب دارای «محافظت بالا IP67 و عملکرد الکتریکی پایدار» به عنوان مزایای اصلی آنها است. با بهره گیری از 35 سال تخصص در تولید سوئیچ، آنها دارای حالت های راه اندازی مختلف، از جمله انواع راکر و دکمه هستند، و به طور گسترده در روشنایی فضای باز، لوازم آشپزخانه، الکترونیک خودرو، تجهیزات نظافت صنعتی و سایر سناریوها استفاده می شوند و آنها را به انتخابی مطمئن برای کنترل مدار در محیط های سخت تبدیل می کند.
میکرو سوئیچ ضد آب مقدمهn
رقابت اصلی FSK-18 در "توازن کامل کوچک سازی و ضد آب بودن" آن نهفته است، با استفاده از یک طراحی ساختار آب بندی ثبت شده: حلقه های آب بندی لاستیکی نیتریل با قابلیت ارتجاعی بالا در اتصالات پوسته تعبیه شده است، همراه با یک فرآیند کلی گلدان برای پر کردن شکاف های داخلی، و به طور کامل مسیر نفوذ آب و نفوذ آب را مسدود می کند. سطح حفاظتی به IP67 می رسد، قادر به تحمل 30 دقیقه غوطه وری در عمق 1 متری است و عملکرد پایدار را در محیط هایی مانند حمام، باران در فضای باز و کارگاه های صنعتی مرطوب تضمین می کند.
با طراحی فوقالعاده فشرده، ابعاد کلی به 12×6×5 میلیمتر بهینهسازی شدهاند که در مقایسه با سوئیچهای ضدآب مینیاتوری استاندارد، اندازه را 30 درصد کاهش میدهد. میتوان آن را به راحتی در دستگاههای دارای محدودیت فضا مانند پنلهای کنترل مایکروویو، سنسورهای مینیاتوری و ماژولهای دقیق داخل خودرو جاسازی کرد و کاملاً نیازهای چیدمانهای فشرده را برآورده کرد. این دستگاه از سه روش نصب پشتیبانی می کند: عمودی، زاویه راست، و snap-in، بدون نیاز به تغییر موقعیت نصب دستگاه، که کارایی مونتاژ را تا 40% بهبود می بخشد.
میکرو سوئیچ ضد آبویژگیوApplicaیون
با تکیه بر سیستم کنترل کیفیت جامع Yueqing Tongda، FSK-18 تحت چندین آزمایش سختگیرانه از مواد خام تا محصولات نهایی قرار می گیرد:
تست مواد اولیه: تجزیه و تحلیل طیفی مواد تماس، تست خستگی الاستیک فنرها، و تست های مقاومت در برابر پیری محفظه ها برای اطمینان از کیفیت اجزای هسته.
تست تولید: خط مونتاژ دقیق کاملاً خودکار با خطاهای ابعادی کلیدی که در محدوده ± 0.02 میلی متر کنترل می شود تا از دقت تحریک ثابت اطمینان حاصل شود.
تست محصول نهایی: 100٪ محصولات 8 تست از جمله خیساندن ضد آب، چرخه دمای بالا و پایین، خوردگی اسپری نمک و پرس دوام را پشت سر می گذارند.
مورد استفاده برای کنترل سیگنال تفنگ های شارژ خودرو با انرژی جدید و سنسورهای داخلی، با حفاظت IP67 برای مقاومت در برابر رطوبت در طول شارژ روز بارانی، محدوده دمایی وسیع مناسب برای دمای شدید خودرو از -25 درجه سانتی گراد تا 85 درجه سانتی گراد، گواهی استاندارد صنعت خودرو IATF16949، و بدون ایراد ثابت شده پس از آزمایش واقعی 18 ماه خودرو.
| مشخصات فنی سوئیچ: | |||
| آیتم | پارامتر فنی | ارزش | |
| 1 | رتبه بندی برق | 0.1A 5(2)A 10(3)A 125/250VAC 0.1A 5A 36VDC | |
| 2 | نیروی عملیاتی | 1.0 ~ 2.5 N | |
| 3 | تماس با مقاومت | ≤300mΩ | |
| 4 | مقاومت عایق | ≥100MΩ (500VDC) | |
| 5 |
دی الکتریک ولتاژ |
بین پایانه های غیر متصل |
500V/0.5mA/60S |
| بین پایانه ها و اسکلت فلزی |
1500V/0.5mA/60S | ||
| 6 | زندگی الکتریکی | ≥50000 چرخه | |
| 7 | زندگی مکانیکی | ≥100000 چرخه | |
| 8 | دمای عملیاتی | -25 ~ 105 ℃ | |
| 9 | فرکانس عملیاتی | برق: 15 سیکل مکانیکی: 60 سیکل |
|
| 10 | ضد لرزش | فرکانس ارتعاش: 10 ~ 55 هرتز؛ دامنه: 1.5 میلی متر؛ سه جهت: 1H |
|
| 11 | قابلیت لحیم کاری: بیش از 80 درصد از قسمت غوطه ور باید با لحیم پوشانده شود |
دمای لحیم کاری: 235±5 درجه سانتیگراد زمان غوطه ور شدن: 2 تا 3 ثانیه |
|
| 12 | مقاومت حرارتی لحیم کاری | لحیم کاری عمیق: 260±5℃ 5±1S لحیم کاری دستی: 300±5℃ 2~3S |
|
| 13 | شرایط آزمون | دمای محیط:20±5℃ رطوبت نسبی: 65±5٪ RH فشار هوا: 86 ~ 106 کیلو پاسکال |
|
